outline dimension (mm)

d	200
D	309.5
B，B1	96
C，C1	96
γ(min)	2.1
γ1(min）	2.1

specified load (KN)

Cr	355
Cor	560

Rated load load {kgf}

Cr	36000
Cor	57000

bearing symbol

	200BDZ3001E4

Figure legend code

	8

Action point distance (mm)

a0	262.0

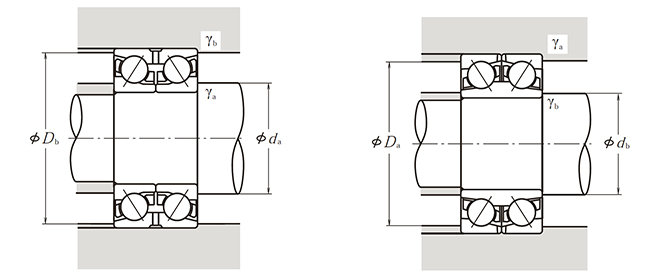

installation size (mm)

dadb	221
DaDb	291
γa（max）	2
γb(max）	2

weight (kg)

(consult)	26.5
