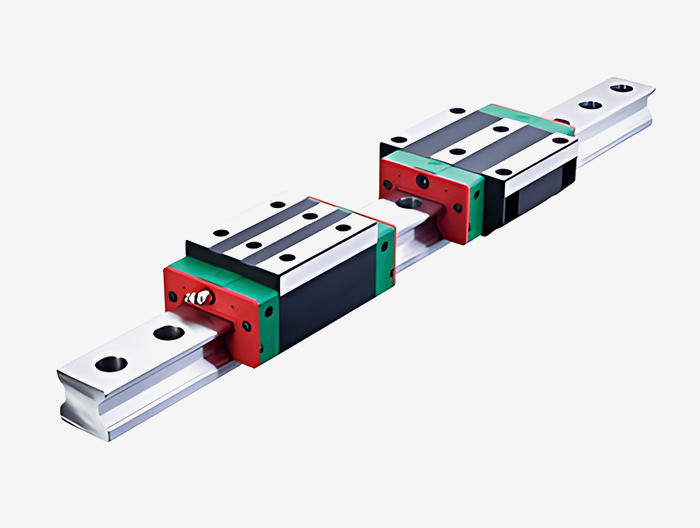

Тип:QRW30CC
бренд:HIWIN
| Модель направляющего рельса | QRW30CC |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 440 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | tall (H) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| специальный выбор | None |
| Усиленная крышка болта RC | None |
| Размеры компонентов | |
| H | 42 |
| H1 | 6 |
| N | 31 |
| Размер ползунка | |
| W | 90 |
| B | 72 |
| B1 | 9 |
| C | 52 |
| C1 | 44 |
| L | 109.8 |
| L1 | 71 |
| K1 | 17.5 |
| K2 | 8 |
| G | 12 |
| M | M10 |
| T | 9.5 |
| T1 | 10 |
| H2 | 6.5 |
| H3 | 7.3 |
| Размеры направляющих | |
| WR | 28 |
| HR | 28 |
| D | 14 |
| h | 12 |
| d | 9 |
| P | 40 |
| Стандартное торцевое расстояние E | 20 |
| фактическое торцевое расстояние | 20 |
| Количество отверстий для болтов n | 11 |
| Болт крепления направляющего | M8x25 |
| Номинальная динамическая нагрузка C | 39.1 |
| Номинальная статическая нагрузка Co | 82.1 |
| Номинальный статический момент MR | 1.445 |
| Номинальный статический момент MP | 1.06 |
| Номинальный статический момент MY | 1.06 |
| Вес ползунка | 1.15 |
| Вес направляющих | 4.41 |
