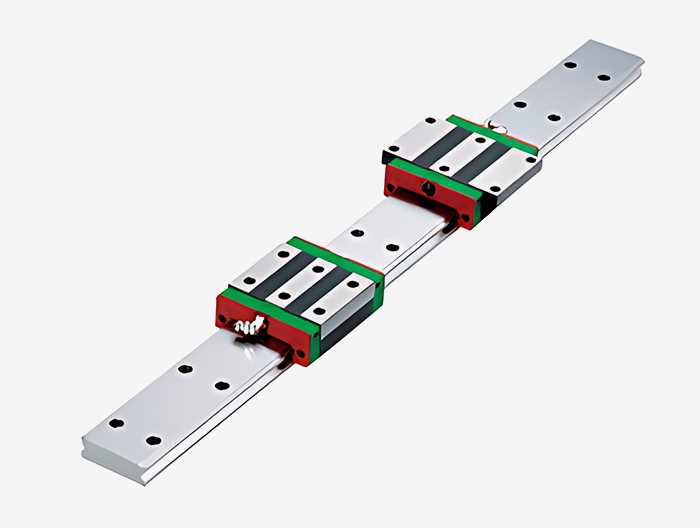

Тип:QWH27CA
бренд:HIWIN
| Модель направляющего рельса | QWH27CA |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 340 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| Усиленная крышка болта RC | None |
| Размеры компонентов | |
| H | 27 |
| H1 | 4 |
| N | 10 |
| Размер ползунка | |
| W | 62 |
| B | 46 |
| B1 | 8 |
| C | 32 |
| L1 | 56.6 |
| L | 73.2 |
| K1 | 15.45 |
| K2 | 3.15 |
| G | 12 |
| MxL | M6x6 |
| T | 10 |
| H2 | 6 |
| H3 | 5 |
| Размеры направляющих | |
| WR | 42 |
| WB | 24 |
| HR | 15 |
| D | 7.5 |
| h | 5.3 |
| d | 4.5 |
| P | 60 |
| Стандартное торцевое расстояние E | 20 |
| фактическое торцевое расстояние | 20 |
| Количество отверстий для болтов n | 6 |
| Болт крепления направляющего | M4x16 |
| Номинальная динамическая нагрузка C | 16.00 |
| Номинальная статическая нагрузка Co | 22.20 |
| Номинальный статический момент MR | 0.42 |
| Номинальный статический момент MP | 0.20 |
| Номинальный статический момент MY | 0.20 |
| Вес ползунка | 0.35 |
| Вес направляющих | 4.70 |
