Тип:QEW30SB
бренд:HIWIN
| Модель направляющего рельса | QEW30SB |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 440 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| Усиленная крышка болта RC | None |

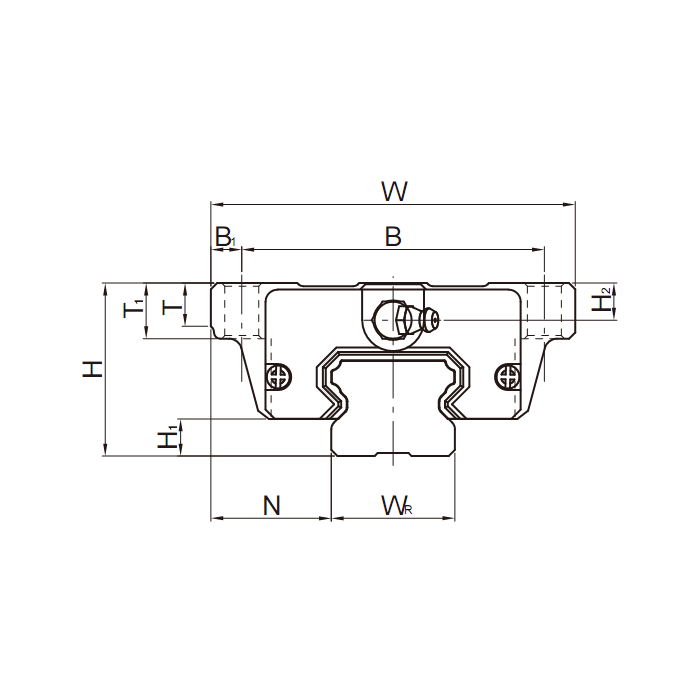

| Размеры компонентов | |
| H | 42 |
| H1 | 10 |
| N | 31 |

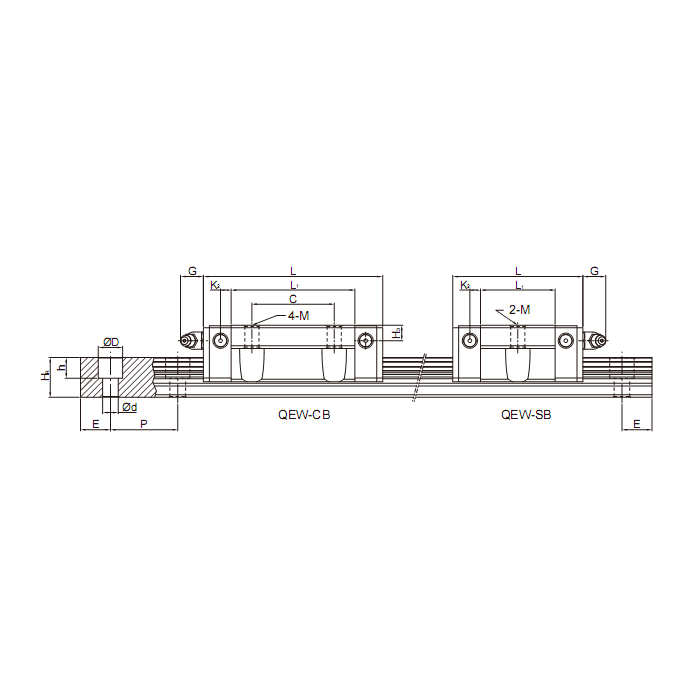

| Размер ползунка | |
| W | 90 |
| B | 72 |
| B1 | 9 |
| C | - |
| L | 69.5 |
| L1 | 41.5 |
| K1 | 25.75 |
| K2 | 6 |
| G | 12 |
| M | Φ9 |
| T | 7 |
| T1 | 10 |
| H2 | 8 |
| H3 | 9 |
| Размеры направляющих | |
| WR | 28 |
| HR | 23 |
| D | 11 |
| h | 12 |
| d | 9 |
| P | 80 |
| Стандартное торцевое расстояние E | 20 |
| фактическое торцевое расстояние | 20 |
| Количество отверстий для болтов n | 6 |
| Болт крепления направляющего | M6x25 |
| Номинальная динамическая нагрузка C | 26.27 |
| Номинальная статическая нагрузка Co | 27.82 |

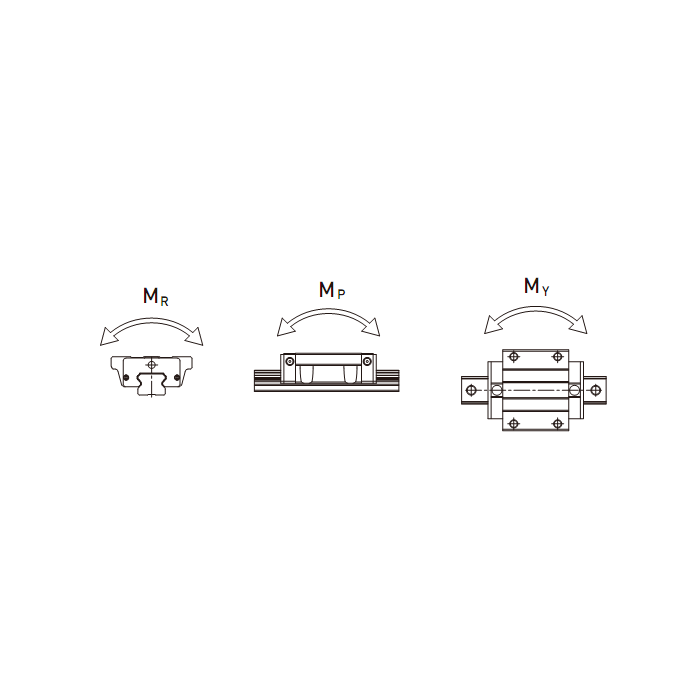

| Номинальный статический момент MR | 0.40 |
| Номинальный статический момент MP | 0.18 |
| Номинальный статический момент MY | 0.18 |
| Вес ползунка | 0.61 |
| Вес направляющих | 4.35 |
