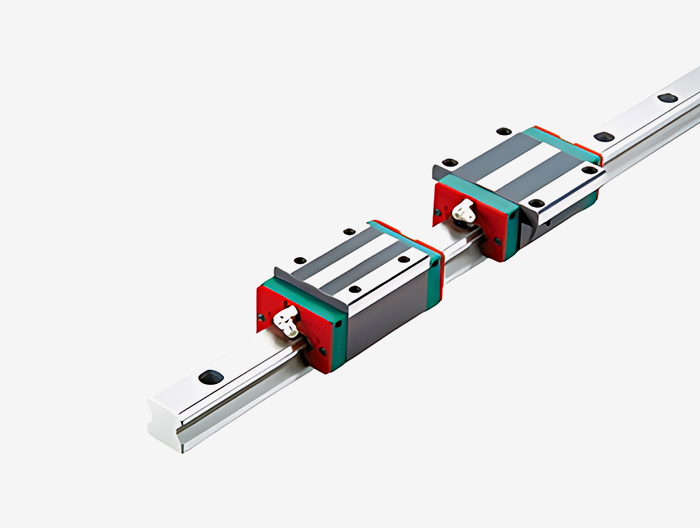

Тип:QHH45HA
бренд:HIWIN
| Модель направляющего рельса | QHH45HA |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 780 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| специальный выбор | None |
| Усиленная крышка болта RC | None |

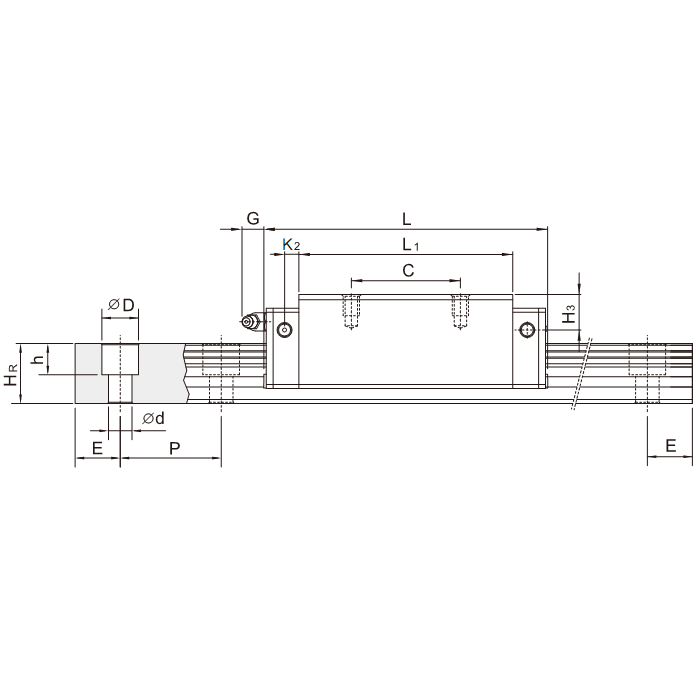

| Размеры компонентов | |
| H | 70 |
| H1 | 9.2 |
| N | 20.5 |

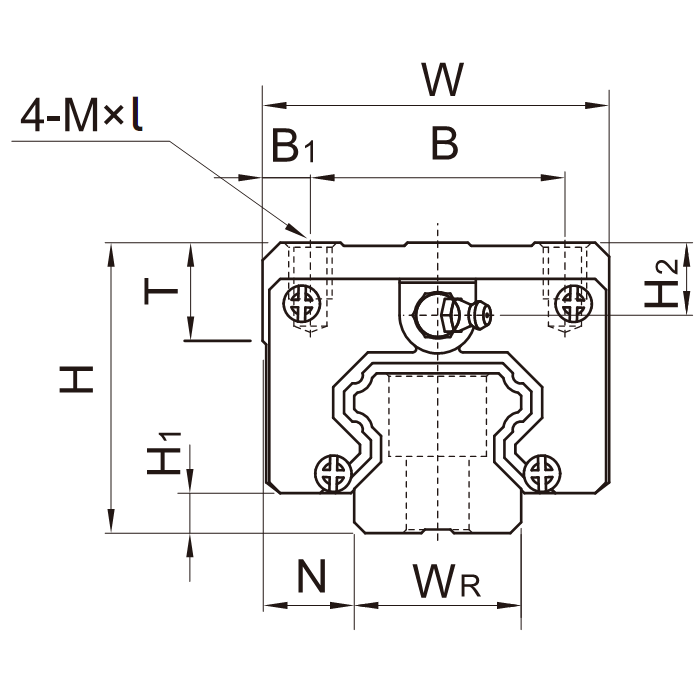

| Размер ползунка | |
| W | 86 |
| B | 60 |
| B1 | 13 |
| C | 80 |
| L | 171.2 |
| L1 | 128.8 |

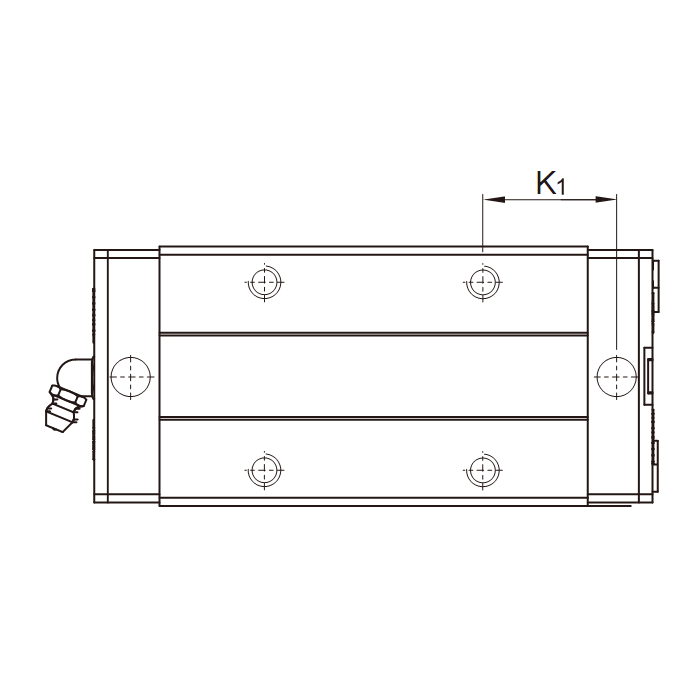

| K1 | 29.09 |
| K2 | 10 |
| G | 12.9 |
| MxL | M10x17 |
| T | 16 |
| H2 | 18.5 |
| H3 | 20 |
| Размеры направляющих | |
| WR | 45 |
| HR | 38 |
| D | 20 |
| h | 17 |
| d | 14 |
| P | 105 |
| Стандартное торцевое расстояние E | 22.5 |
| фактическое торцевое расстояние | 22.5 |
| Количество отверстий для болтов n | 8 |
| Болт крепления направляющего | M12x35 |
| Номинальная динамическая нагрузка C | 108.72 |
| Номинальная статическая нагрузка Co | 128.43 |

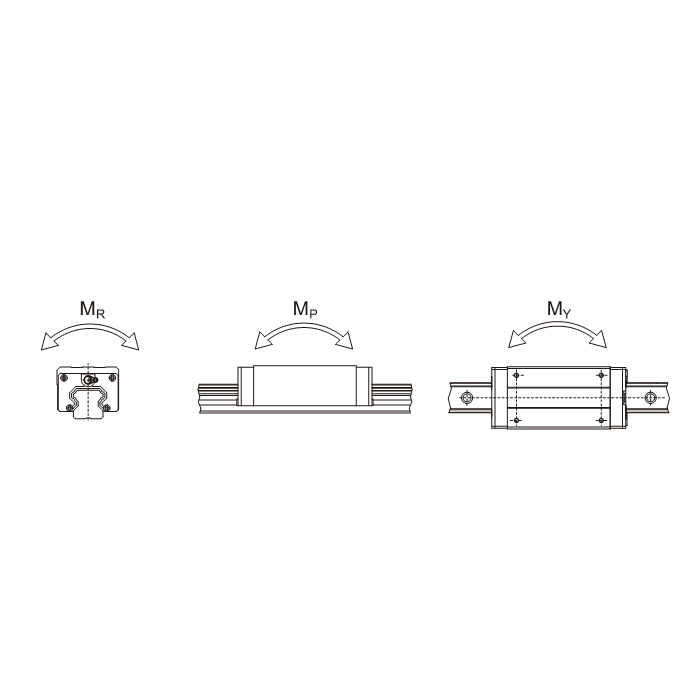

| Номинальный статический момент MR | 2.47 |
| Номинальный статический момент MP | 2.41 |
| Номинальный статический момент MY | 2.41 |
| Вес ползунка | 3.59 |
| Вес направляющих | 10.41 |
