Тип:QHW15CC
бренд:HIWIN
| Модель направляющего рельса | QHW15CC |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 340 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| специальный выбор | None |
| Усиленная крышка болта RC | None |
| Размеры компонентов | |
| H | 24 |
| H1 | 4 |
| N | 16 |
| Размер ползунка | |

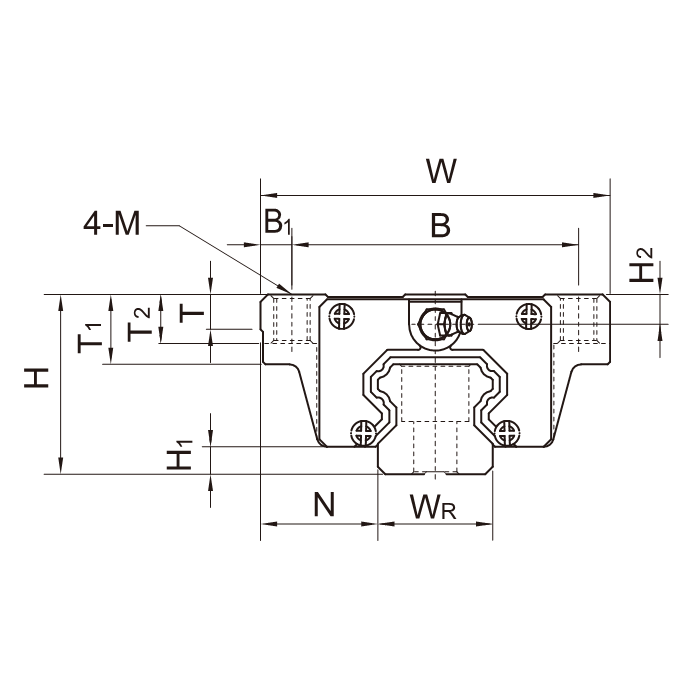

| W | 47 |
| B | 38 |
| B1 | 4.5 |
| C | 30 |

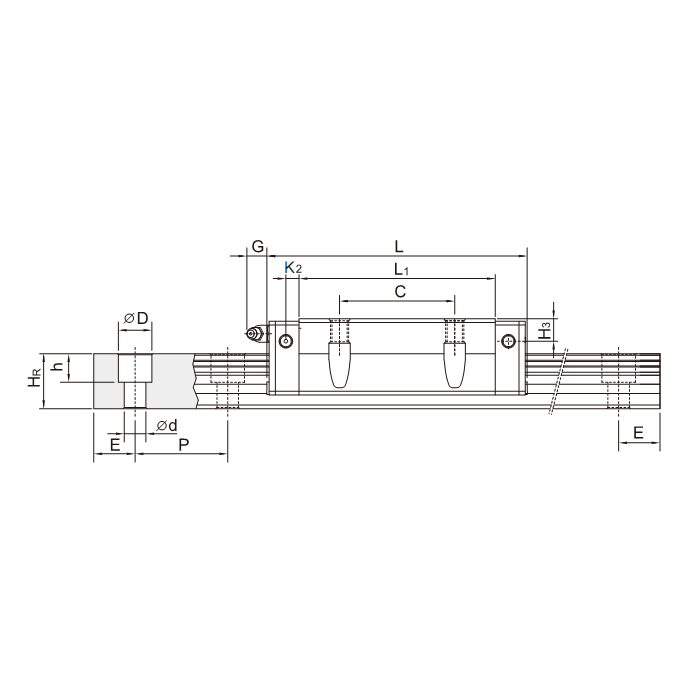

| L | 61.4 |
| L1 | 39.4 |
| K1 | 8 |
| K2 | 5 |
| G | 5.3 |
| M | M5 |
| T | 6 |
| T1 | 8.9 |
| T2 | 6.95 |
| H2 | 3.95 |
| H3 | 4.2 |
| Размеры направляющих | |
| WR | 15 |
| HR | 15 |
| D | 7.5 |
| h | 5.3 |
| d | 4.5 |
| P | 60 |
| Стандартное торцевое расстояние E | 20 |
| фактическое торцевое расстояние | 20 |
| Количество отверстий для болтов n | 6 |
| Болт крепления направляющего | M4x16 |
| Номинальная динамическая нагрузка C | 13.88 |
| Номинальная статическая нагрузка Co | 14.36 |

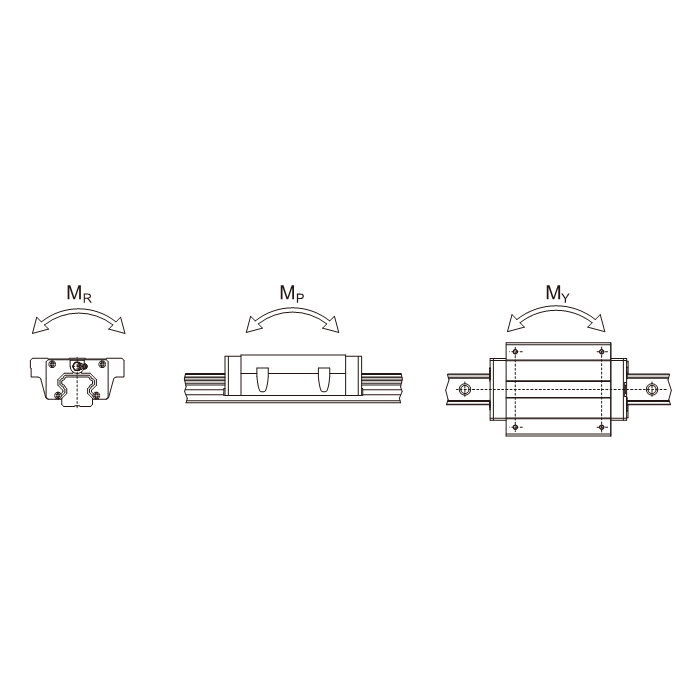

| Номинальный статический момент MR | 0.10 |
| Номинальный статический момент MP | 0.08 |
| Номинальный статический момент MY | 0.08 |
| Вес ползунка | 0.17 |
| Вес направляющих | 1.45 |
