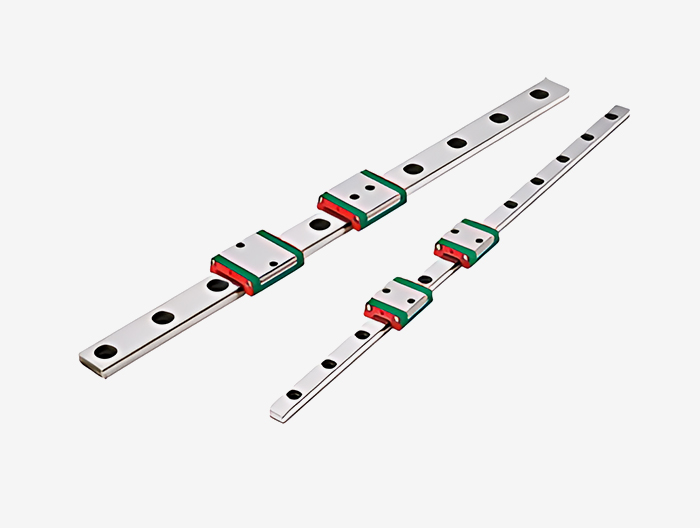

Тип:PMW5CL
бренд:HIWIN
| Модель направляющего рельса | PMW5CL |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 100 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | General clearance (ZF) |
| Класс точности | common (C) |
| Материал направляющих | ordinary steel |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (scraping oil sheet) |
| Размеры компонентов | |

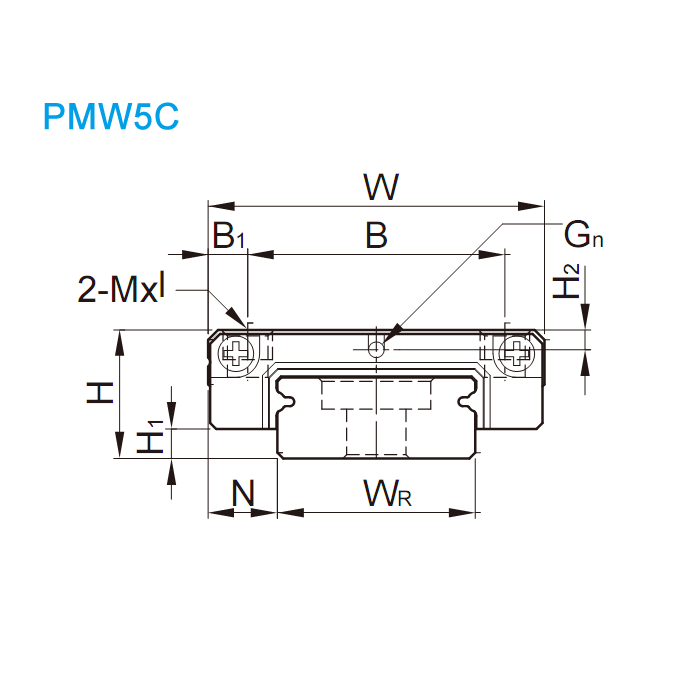

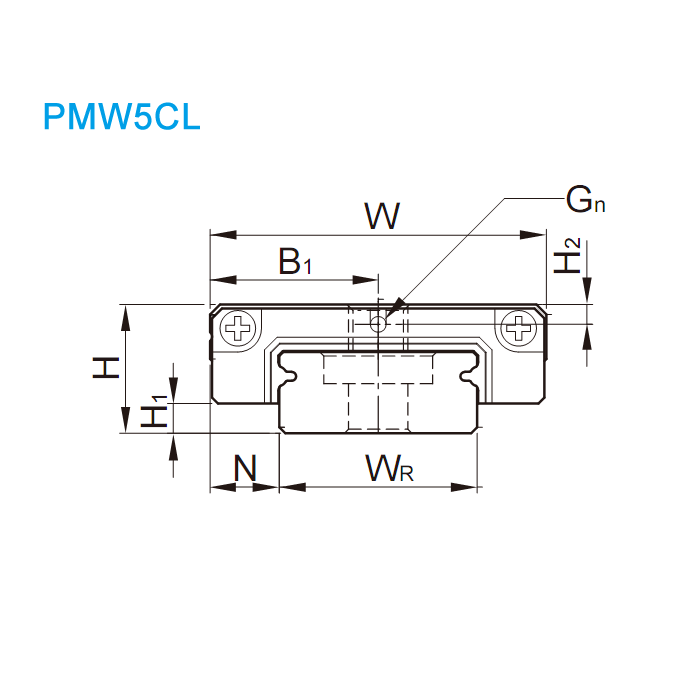

| H | 6.5 |
| H1 | 1.5 |
| N | 3.5 |
| Размер ползунка | |
| W | 17 |
| B | - |
| B1 | 8.5 |
| C | 6.5 |
| L1 | 14.1 |
| L | 20.5 |
| Gn | ￠0.8 |
| MxL | M3-THRU |
| H2 | 1 |

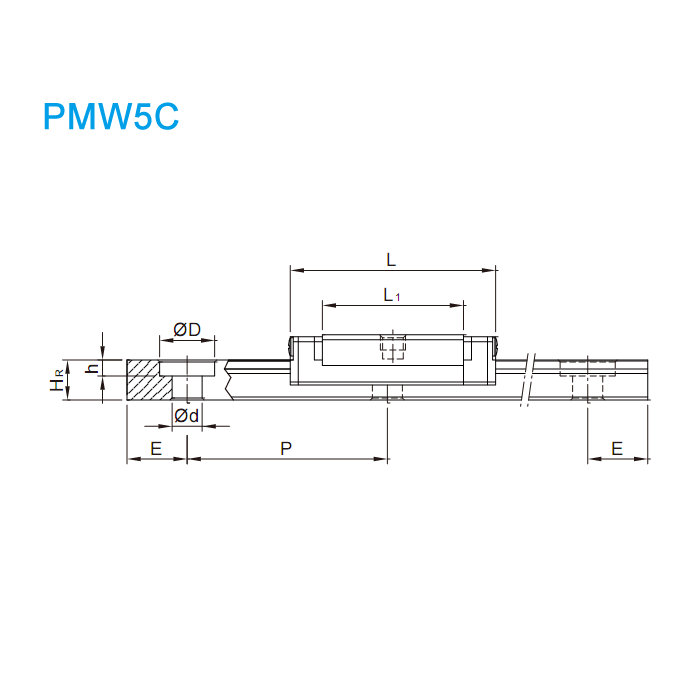

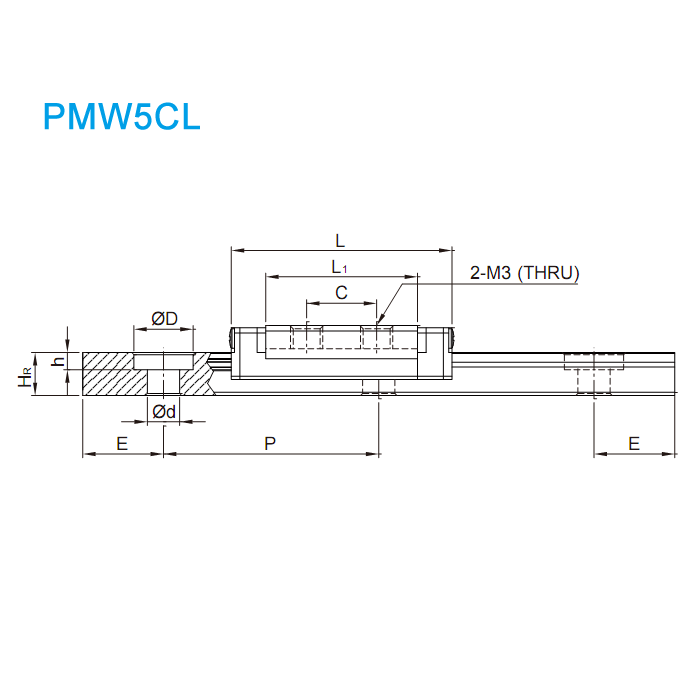

| Размеры направляющих | |
| WR | 10 |
| HR | 4 |
| D | 5.5 |
| h | 1.6 |
| d | 3 |
| P | 20 |
| Стандартное торцевое расстояние E | 5 |
| фактическое торцевое расстояние | 10 |
| Количество отверстий для болтов n | 5 |
| Болт крепления направляющего | M2.5x7 |
| Номинальная динамическая нагрузка C | 0.68 |
| Номинальная статическая нагрузка Co | 1.18 |

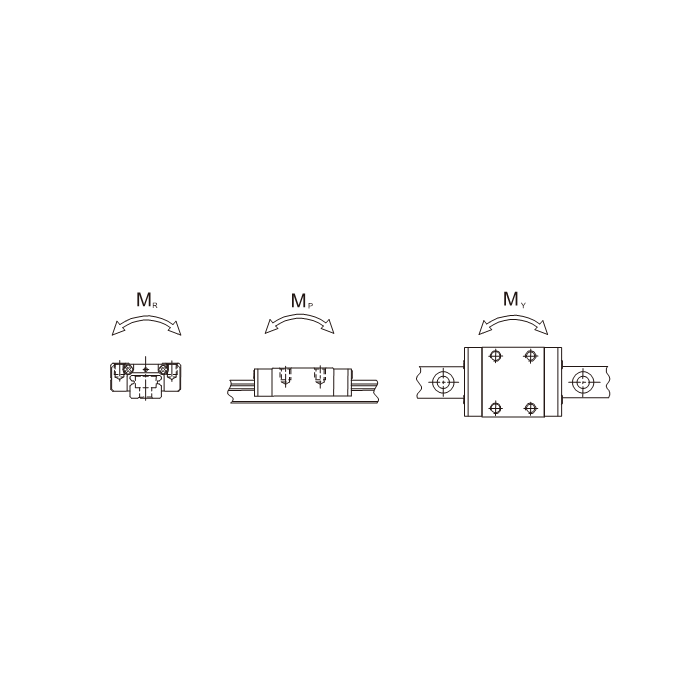

| Номинальный статический момент MR | 5.5 |
| Номинальный статический момент MP | 2.7 |
| Номинальный статический момент MY | 2.7 |
| Вес ползунка | 0.016 |
| Вес направляющих | 0.34 |
