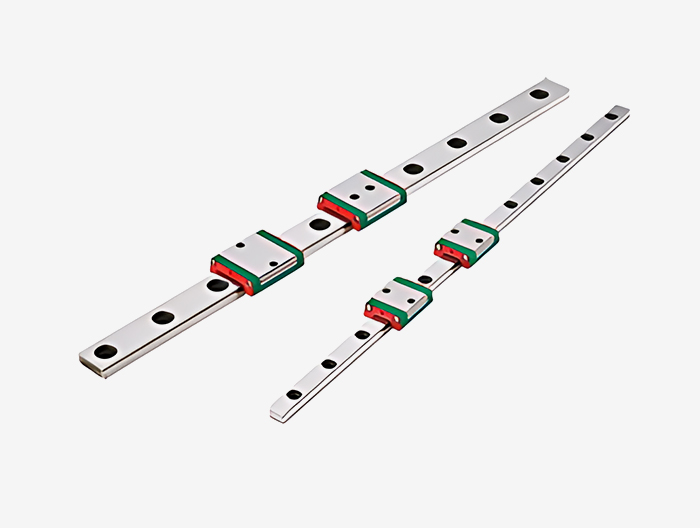

Тип:MGN12C
бренд:HIWIN

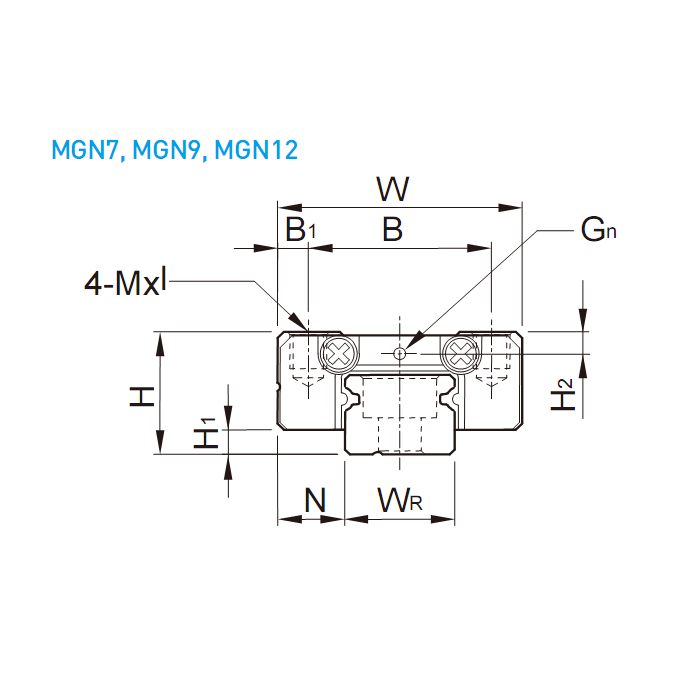

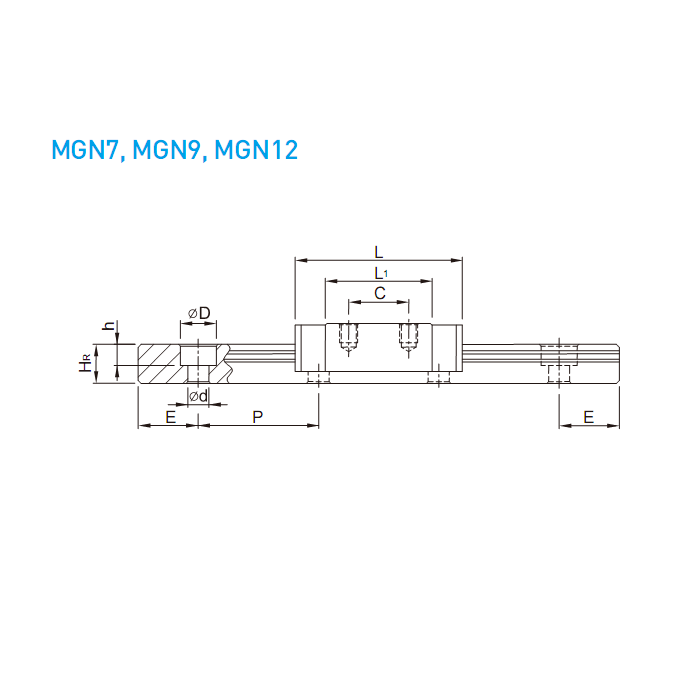

| Модель направляющего рельса | MGN12C |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 150 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | General clearance (ZF) |
| Класс точности | common (C) |
| Материал направляющих | ordinary steel |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (scraping oil sheet) |
| Усиленная крышка болта RC | None |
| Размеры компонентов | |
| H | 13 |
| H1 | 3 |
| N | 7.5 |
| Размер ползунка | |
| W | 27 |
| B | 20 |
| B1 | 3.5 |
| C | 15 |
| L1 | 21.7 |
| L | 34.7 |
| G | - |
| Gn | ￠2 |
| MxL | M3x3.5 |
| H2 | 2.5 |
| Размеры направляющих | |
| WR | 12 |
| HR | 8 |
| D | 6 |
| h | 4.5 |
| d | 3.5 |
| P | 25 |
| Стандартное торцевое расстояние E | 10 |
| фактическое торцевое расстояние | 12.5 |
| Количество отверстий для болтов n | 6 |
| Болт крепления направляющего | M3x8 |
| Номинальная динамическая нагрузка C | 2.84 |
| Номинальная статическая нагрузка Co | 3.92 |

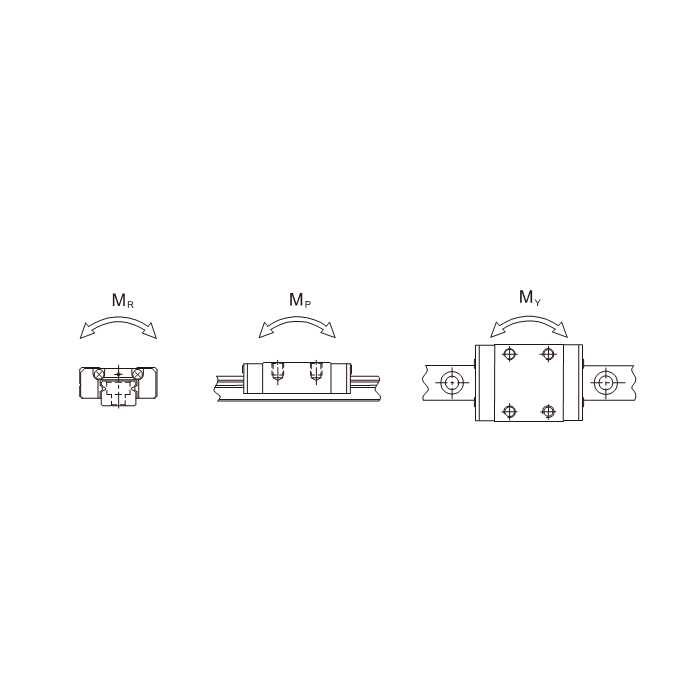

| Номинальный статический момент MR | 25.48 |
| Номинальный статический момент MP | 13.72 |
| Номинальный статический момент MY | 13.72 |
| Вес ползунка | 0.034 |
| Вес направляющих | 0.65 |
