Тип:MGN7H
бренд:HIWIN

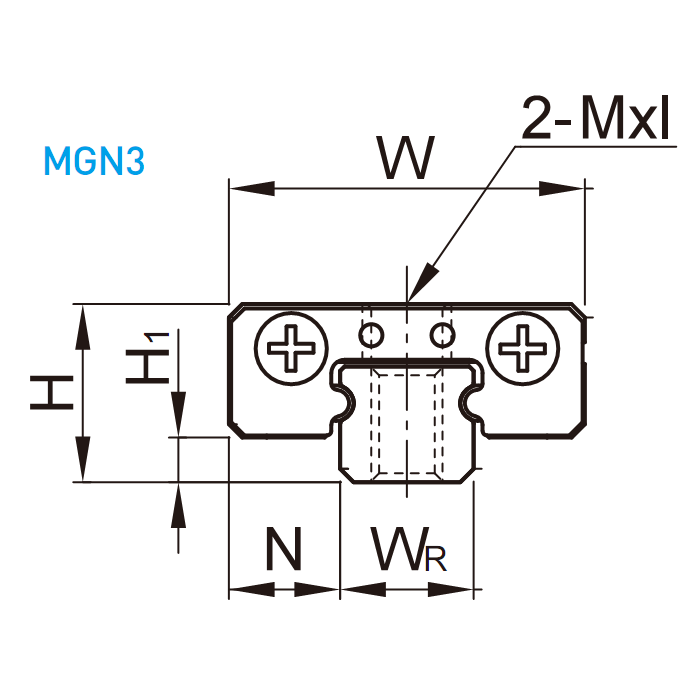

| Модель направляющего рельса | MGN7H |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 100 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | General clearance (ZF) |
| Класс точности | common (C) |
| Материал направляющих | ordinary steel |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (scraping oil sheet) |
| Размеры компонентов | |
| H | 8 |
| H1 | 1.5 |
| N | 5 |

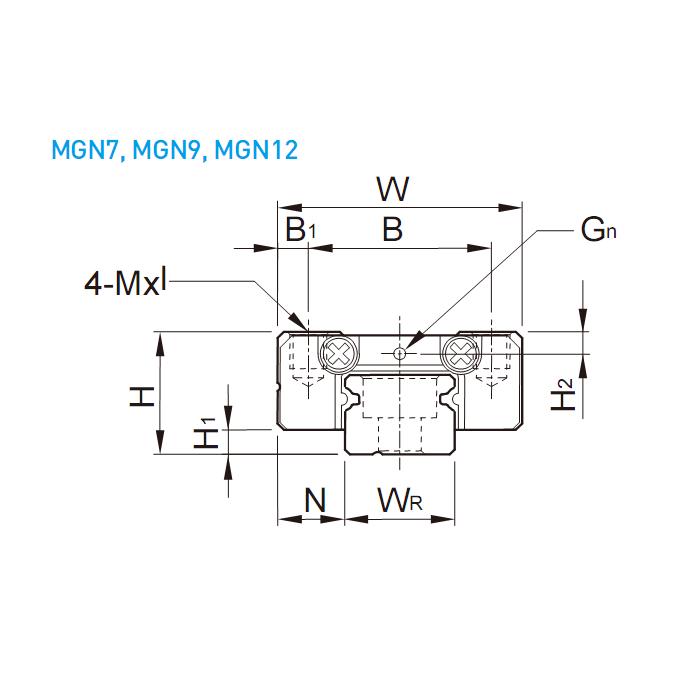

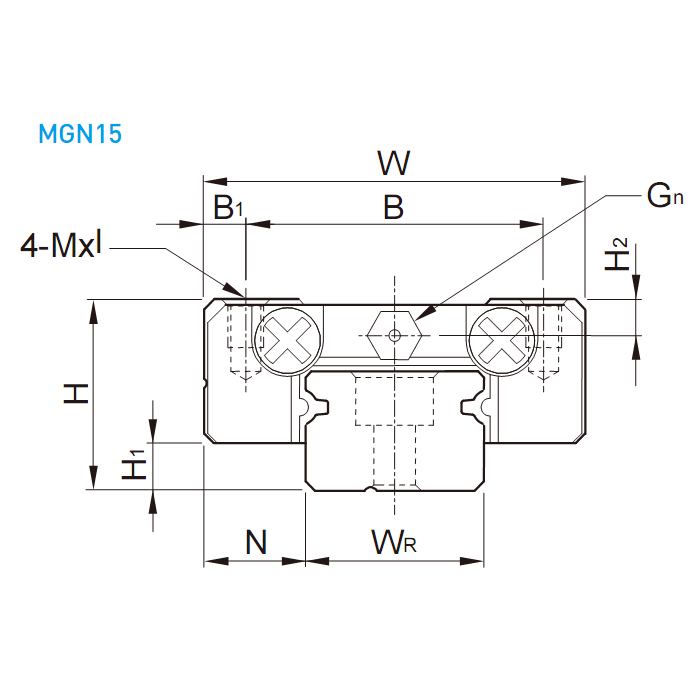

| Размер ползунка | |
| W | 17 |
| B | 12 |
| B1 | 2.5 |
| C | 13 |
| L1 | 21.8 |
| L | 30.8 |
| G | - |
| Gn | ￠1.2 |
| MxL | M2x2.5 |
| H2 | 1.5 |

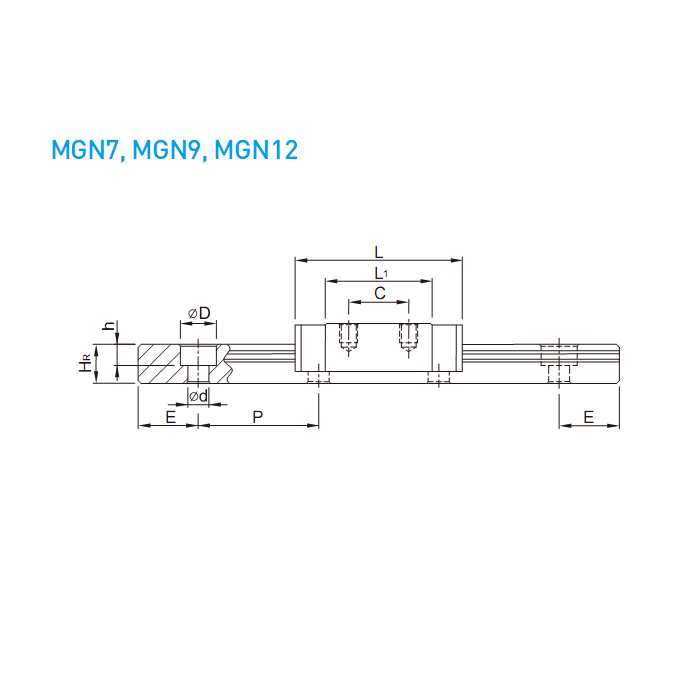

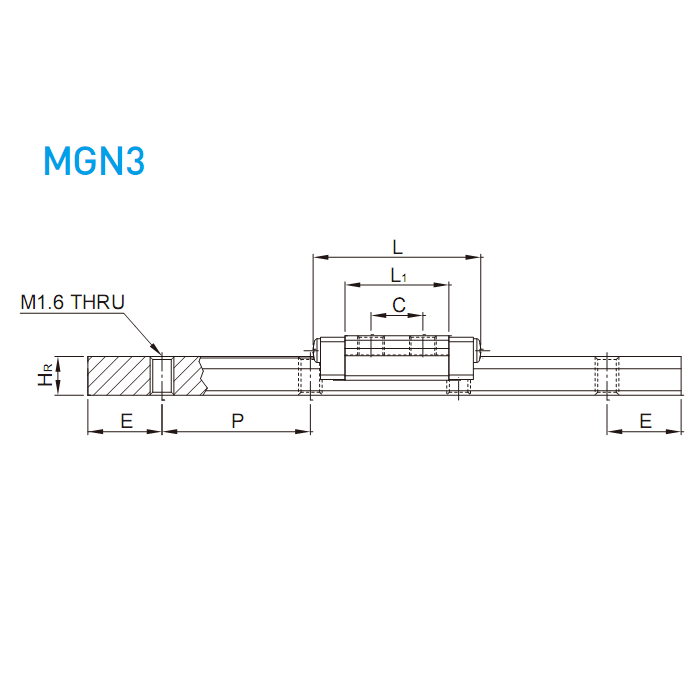

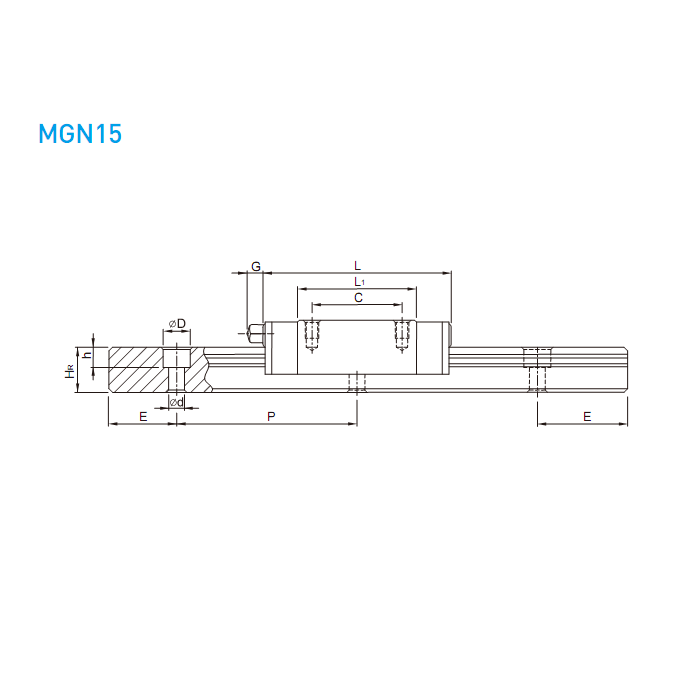

| Размеры направляющих | |
| WR | 7 |
| HR | 4.8 |
| D | 4.2 |
| h | 2.3 |
| d | 2.4 |
| P | 15 |
| Стандартное торцевое расстояние E | 5 |
| фактическое торцевое расстояние | 5 |
| Количество отверстий для болтов n | 7 |
| Болт крепления направляющего | M2x6 |
| Номинальная динамическая нагрузка C | 1.37 |
| Номинальная статическая нагрузка Co | 1.96 |

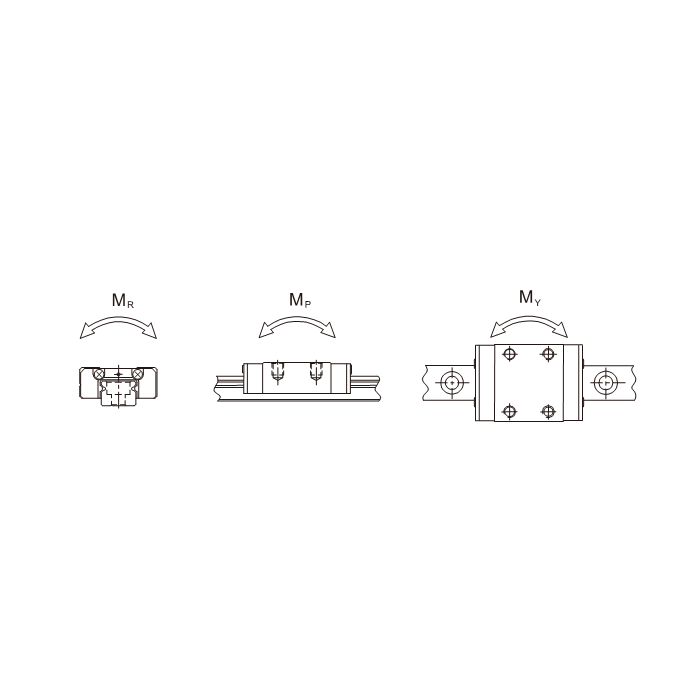

| Номинальный статический момент MR | 7.64 |
| Номинальный статический момент MP | 4.80 |
| Номинальный статический момент MY | 4.80 |
| Вес ползунка | 0.015 |
| Вес направляющих | 0.22 |
