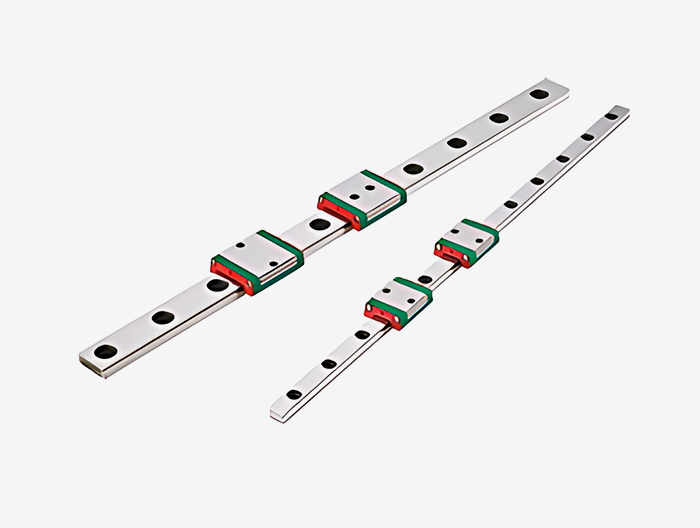

Тип:MGW7C
бренд:HIWIN
| Модель направляющего рельса | MGW7C |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 200 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | General clearance (ZF) |
| Класс точности | common (C) |
| Материал направляющих | ordinary steel |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (scraping oil sheet) |

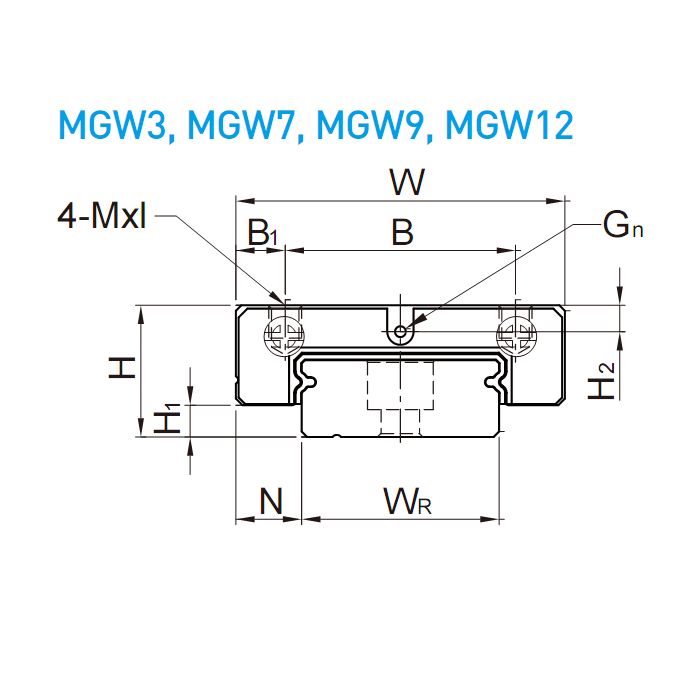

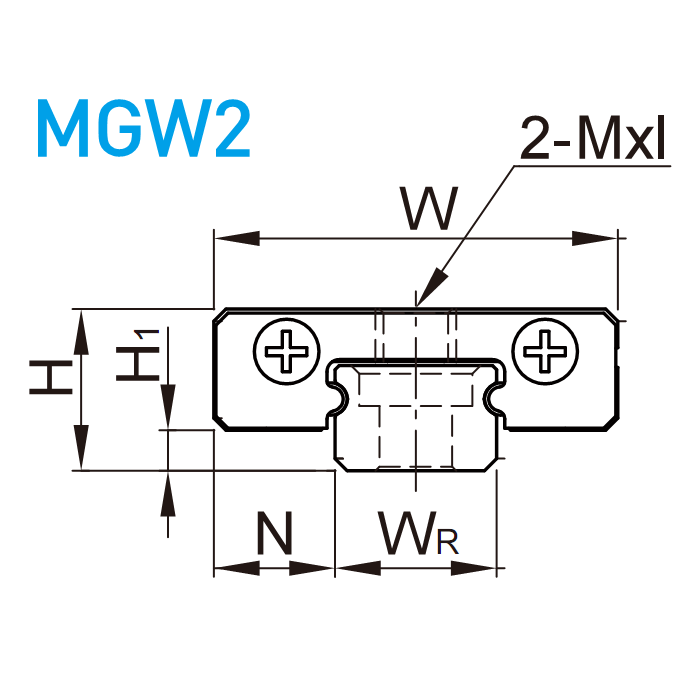

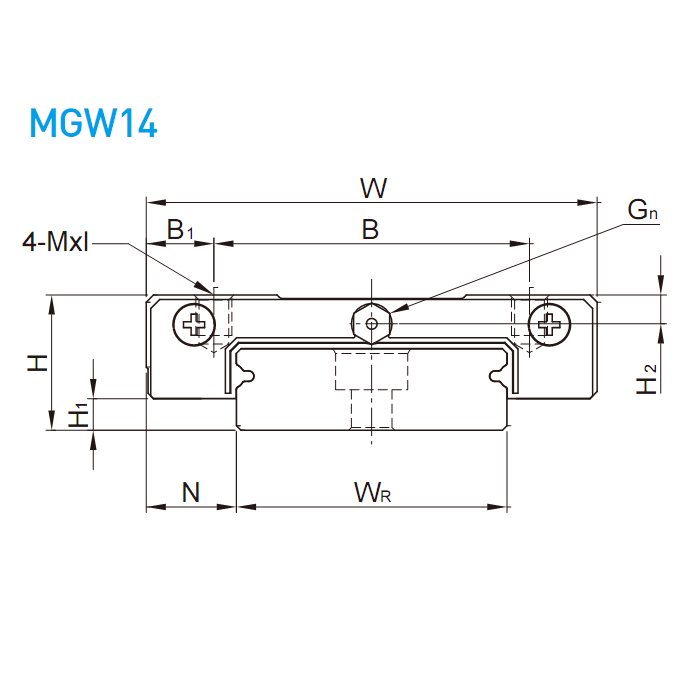

| Размеры компонентов | |
| H | 9 |
| H1 | 1.9 |
| N | 5.5 |
| Размер ползунка | |
| W | 25 |
| B | 19 |
| B1 | 3 |
| C | 10 |
| L1 | 21 |
| L | 31.2 |
| G | - |
| Gn | ￠1.2 |
| MxL | M3x3 |
| H2 | 1.85 |

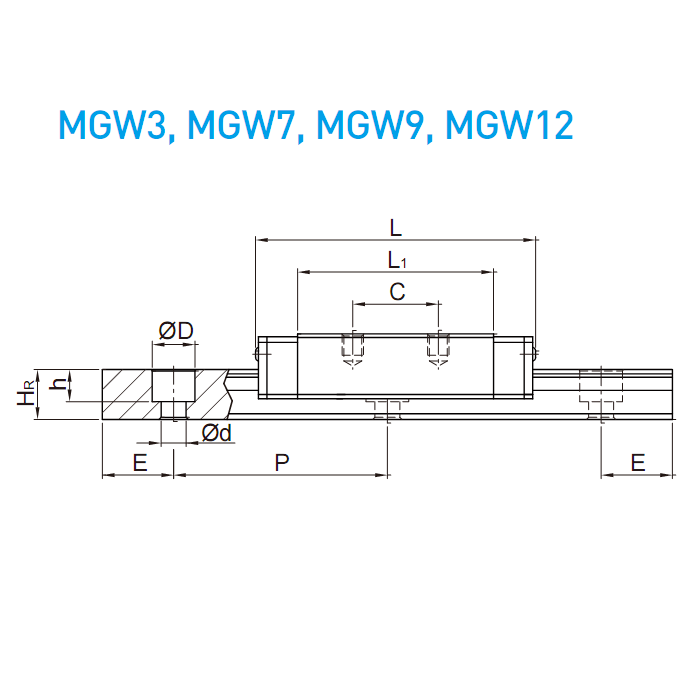

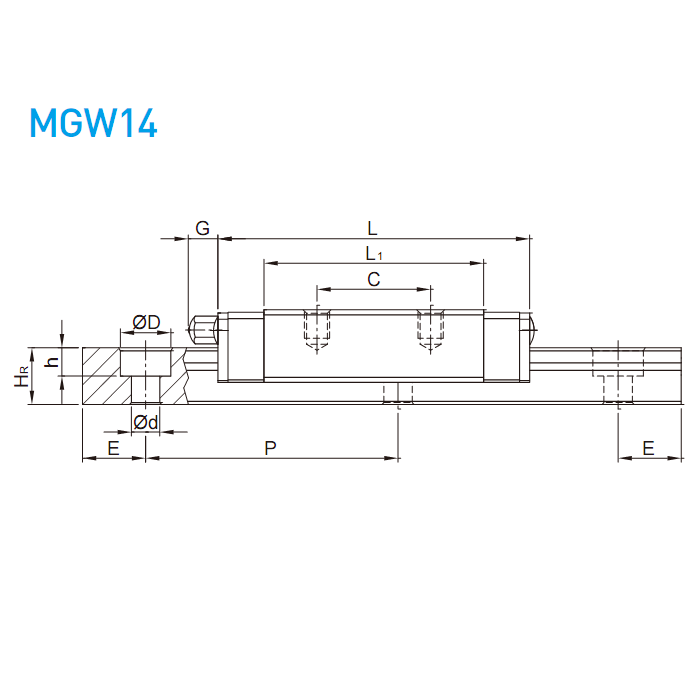

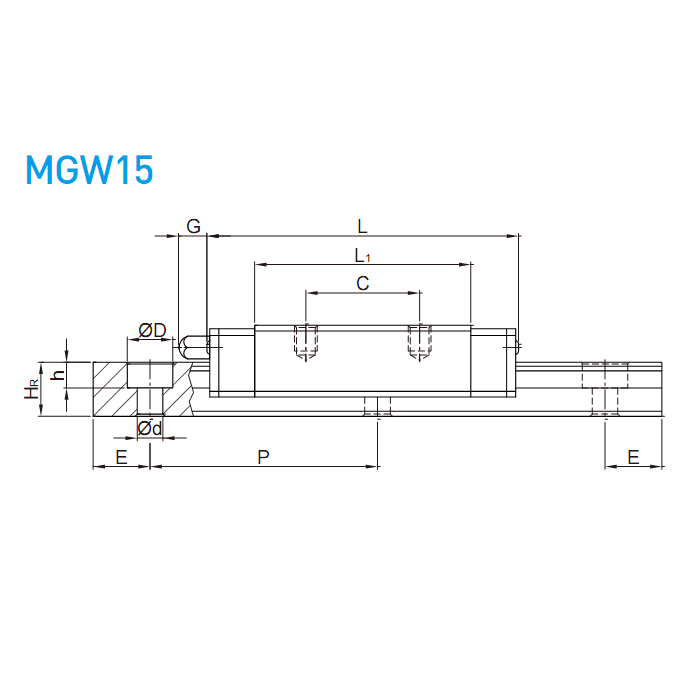

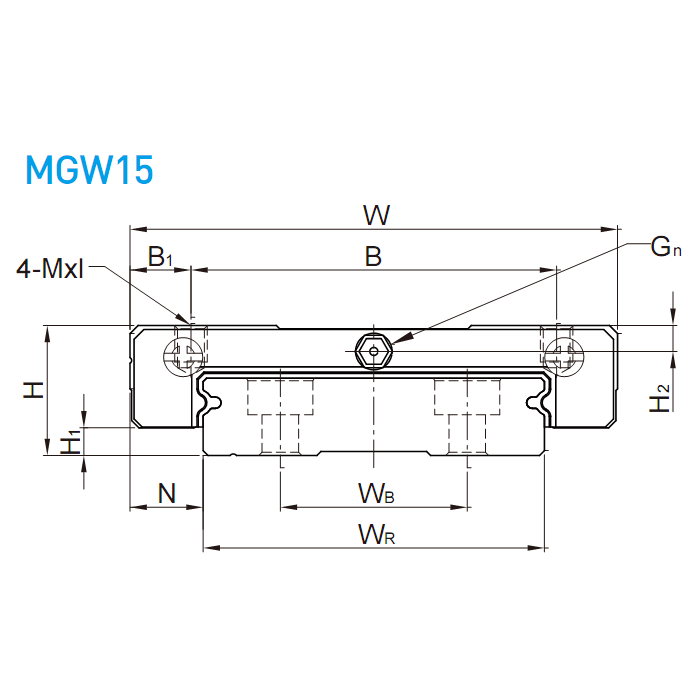

| Размеры направляющих | |
| WR | 14 |
| WB | - |
| HR | 5.2 |
| D | 6 |
| h | 3.2 |
| d | 3.5 |
| P | 30 |
| Стандартное торцевое расстояние E | 10 |
| фактическое торцевое расстояние | 10 |
| Количество отверстий для болтов n | 7 |
| Болт крепления направляющего | M3x6 |
| Номинальная динамическая нагрузка C | 1.37 |
| Номинальная статическая нагрузка Co | 2.06 |

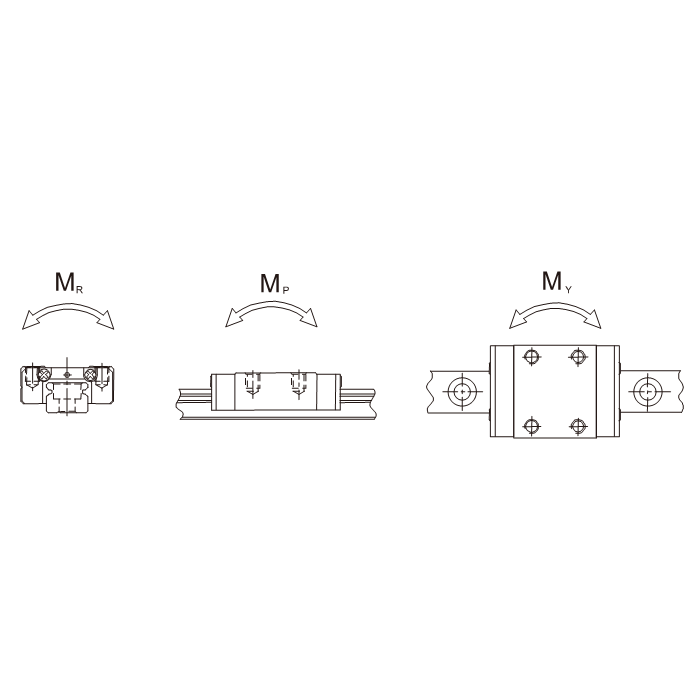

| Номинальный статический момент MR | 15.70 |
| Номинальный статический момент MP | 7.14 |
| Номинальный статический момент MY | 7.14 |
| Вес ползунка | 0.020 |
| Вес направляющих | 0.51 |
