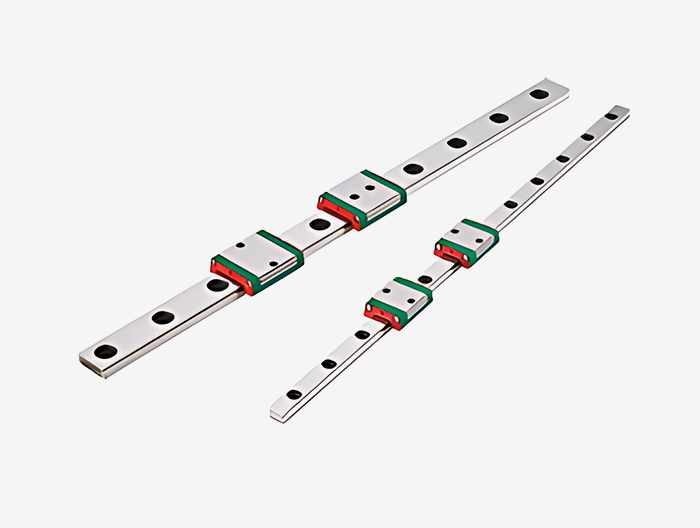

Тип:MGW15H
бренд:HIWIN
| Модель направляющего рельса | MGW15H |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 270 |

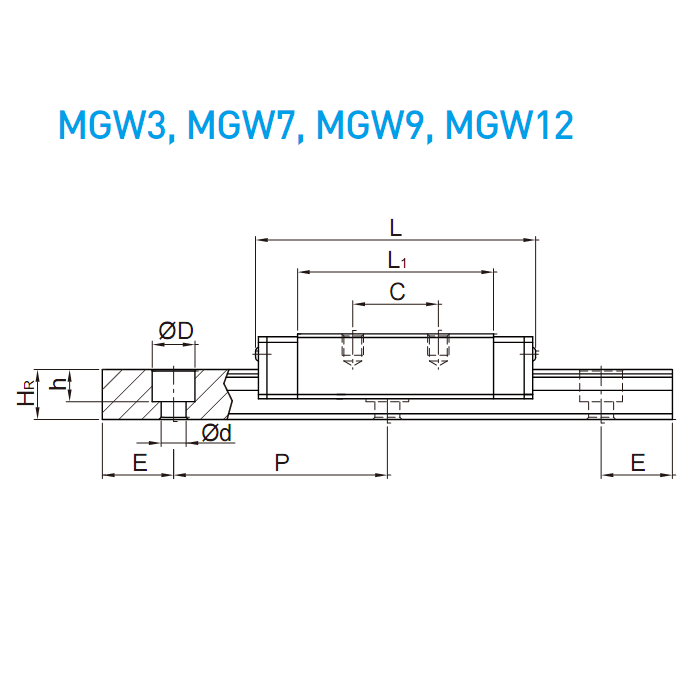

| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | General clearance (ZF) |
| Класс точности | common (C) |
| Материал направляющих | ordinary steel |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (scraping oil sheet) |
| Усиленная крышка болта RC | None |

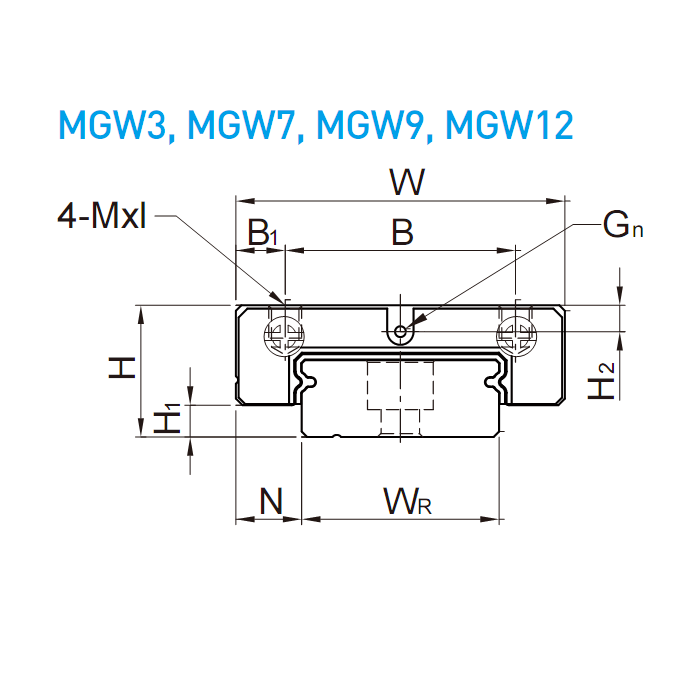

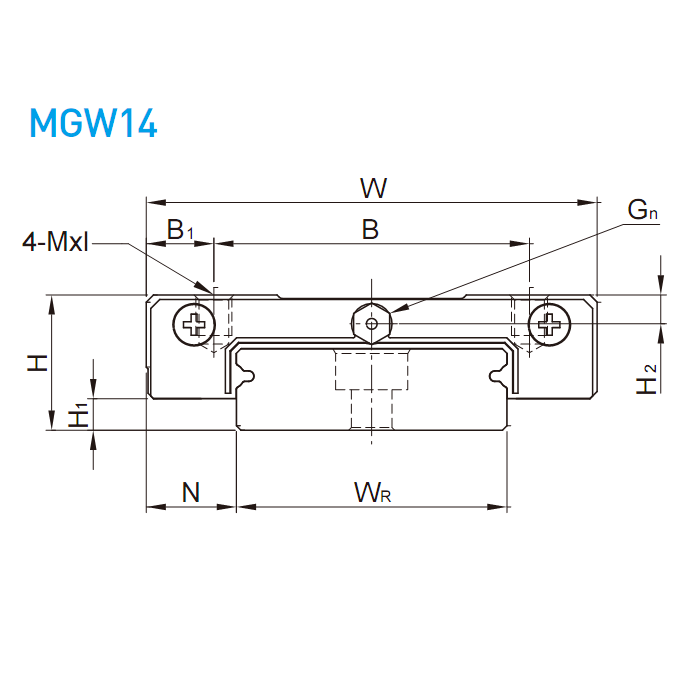

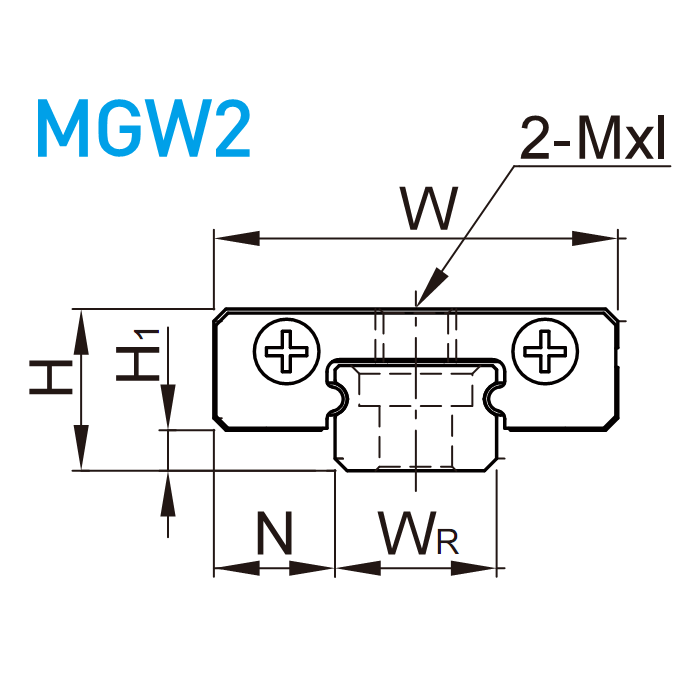

| Размеры компонентов | |
| H | 16 |
| H1 | 3.4 |
| N | 9 |

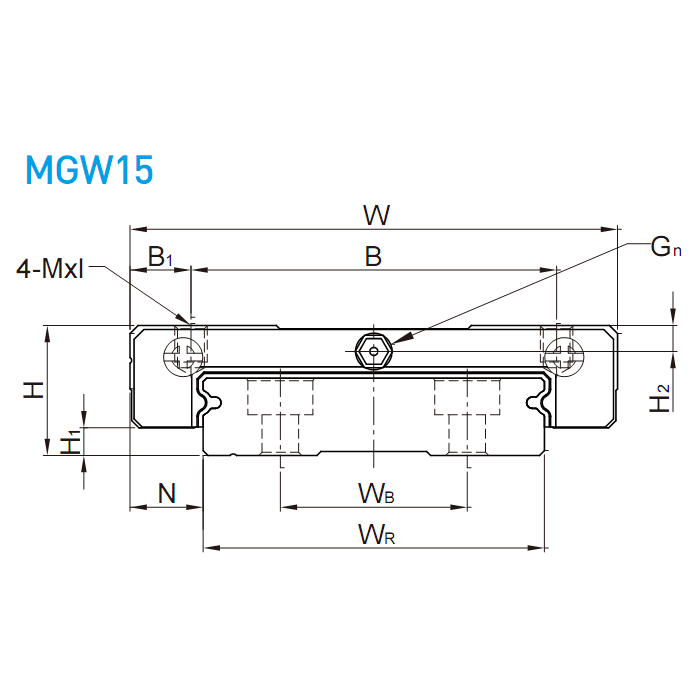

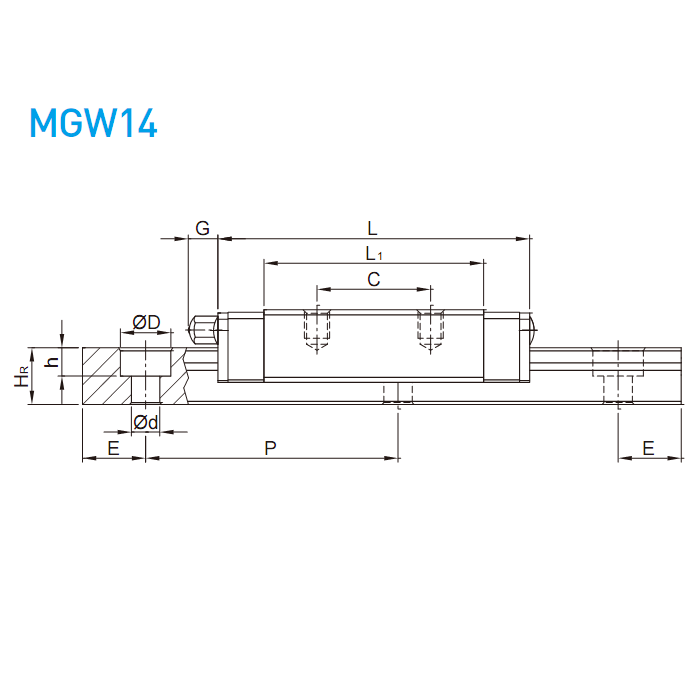

| Размер ползунка | |
| W | 60 |
| B | 45 |
| B1 | 7.5 |
| C | 35 |
| L1 | 57 |
| L | 73.8 |
| G | 5.2 |
| Gn | M3 |
| MxL | M4x4.2 |
| H2 | 3.2 |

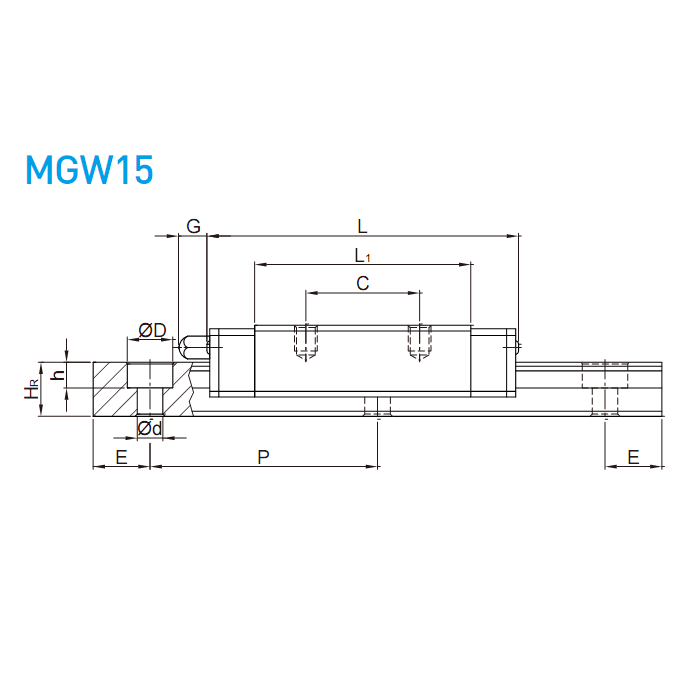

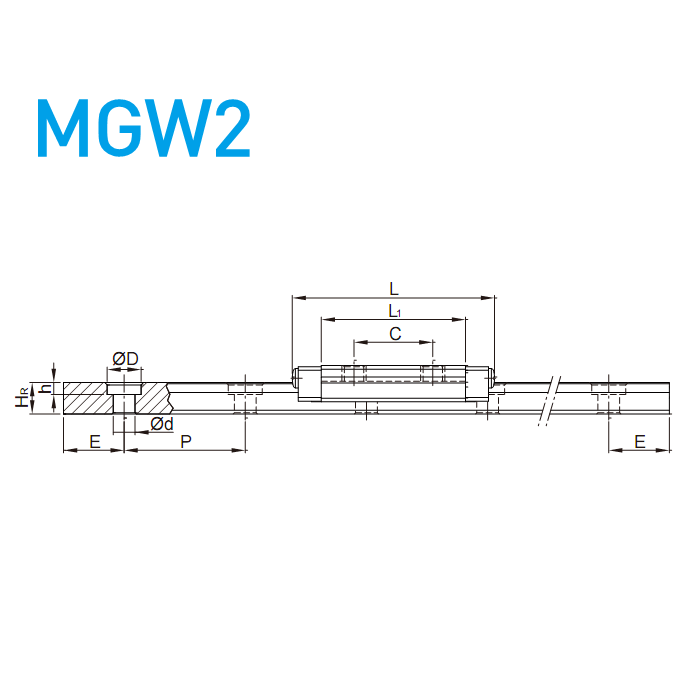

| Размеры направляющих | |
| WR | 42 |
| WB | 23 |
| HR | 9.5 |
| D | 8 |
| h | 4.5 |
| d | 4.5 |
| P | 40 |
| Стандартное торцевое расстояние E | 15 |
| фактическое торцевое расстояние | 15 |
| Количество отверстий для болтов n | 7 |
| Болт крепления направляющего | M4x10 |
| Номинальная динамическая нагрузка C | 8.93 |
| Номинальная статическая нагрузка Co | 13.38 |

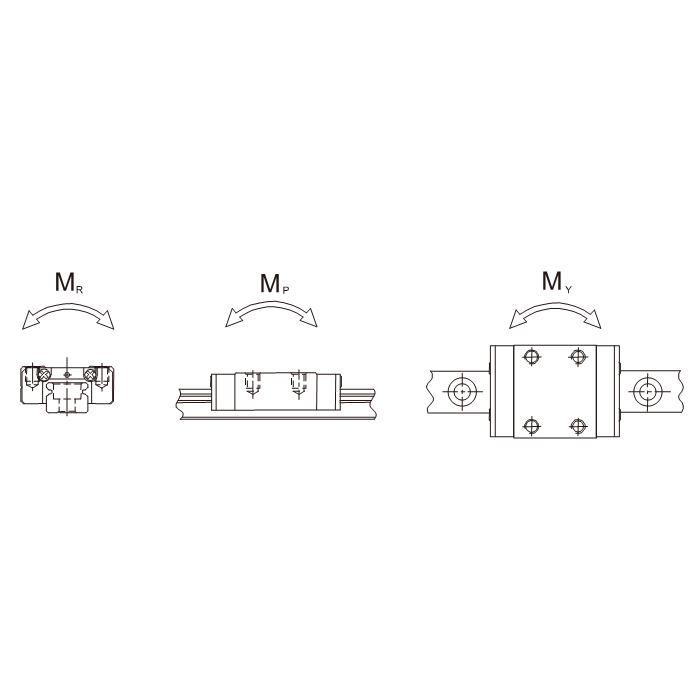

| Номинальный статический момент MR | 299.01 |
| Номинальный статический момент MP | 122.60 |
| Номинальный статический момент MY | 122.60 |
| Вес ползунка | 0.215 |
| Вес направляющих | 2.86 |
