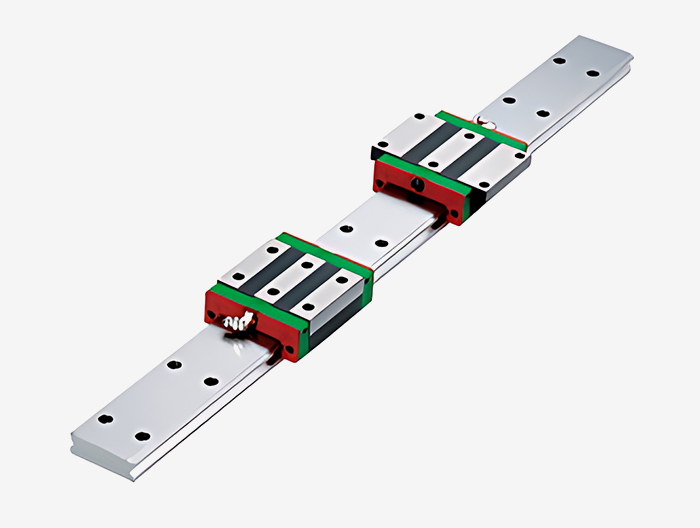

Тип:WEW21CC
бренд:HIWIN
| Модель направляющего рельса | WEW21CC |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Длина направляющих Л | 280 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| Усиленная крышка болта RC | None |

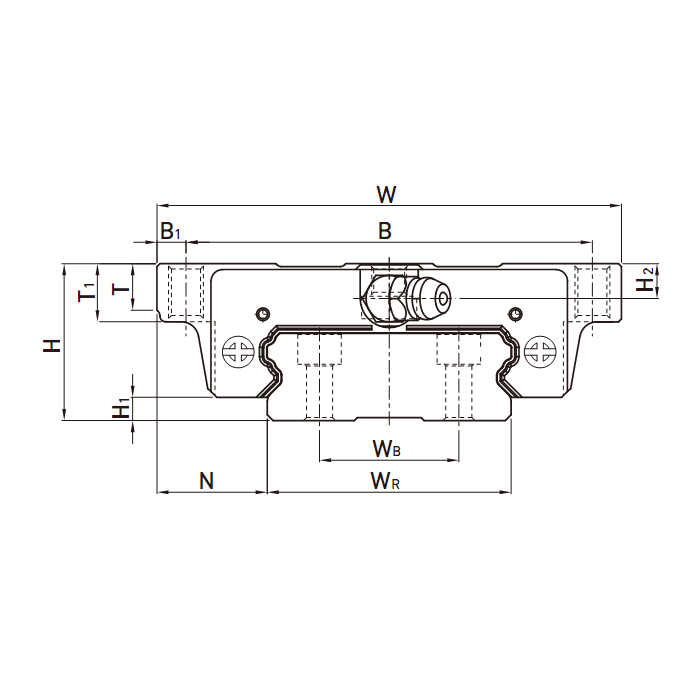

| Размеры компонентов | |
| H | 21 |
| H1 | 3 |
| N | 15.5 |

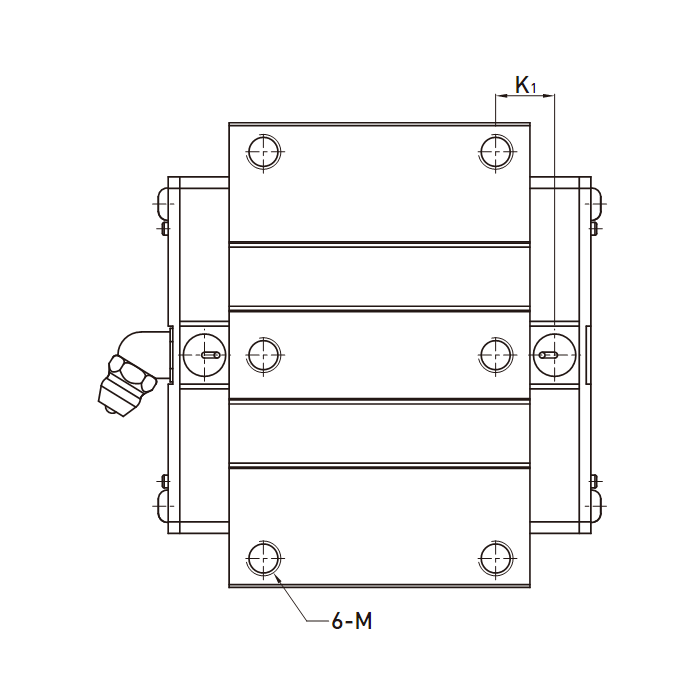

| Размер ползунка | |
| W | 68 |
| B | 60 |
| B1 | 4 |
| C | 29 |
| L1 | 41.7 |
| L | 59 |
| K1 | 9.68 |
| K2 | 3.65 |
| G | 12 |
| M | M5 |
| T | 7.3 |
| T1 | 8 |
| H2 | 4.5 |
| H3 | 4.2 |

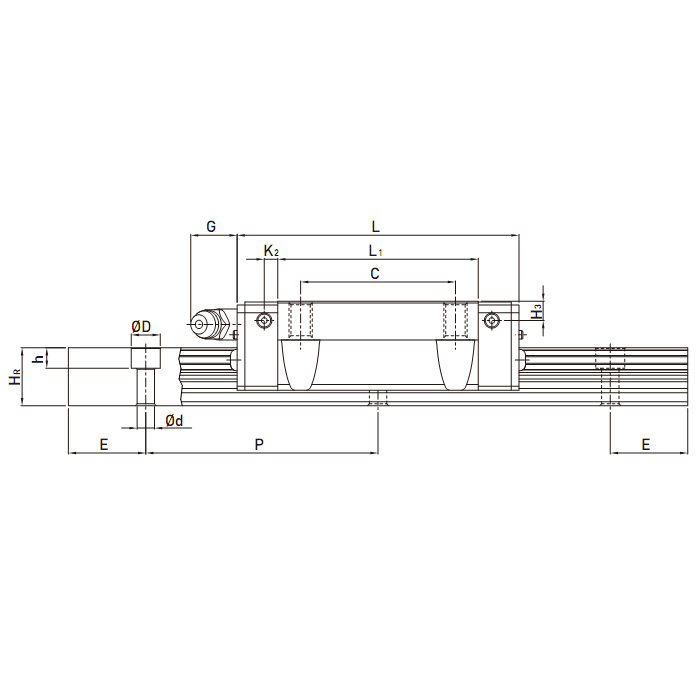

| Размеры направляющих | |
| WR | 37 |
| WB | 22 |
| HR | 11 |
| D | 7.5 |
| h | 5.3 |
| d | 4.5 |
| P | 50 |
| Стандартное торцевое расстояние E | 15 |
| фактическое торцевое расстояние | 15 |
| Количество отверстий для болтов n | 6 |
| Болт крепления направляющего | M4x12 |
| Номинальная динамическая нагрузка C | 7.21 |
| Номинальная статическая нагрузка Co | 13.70 |

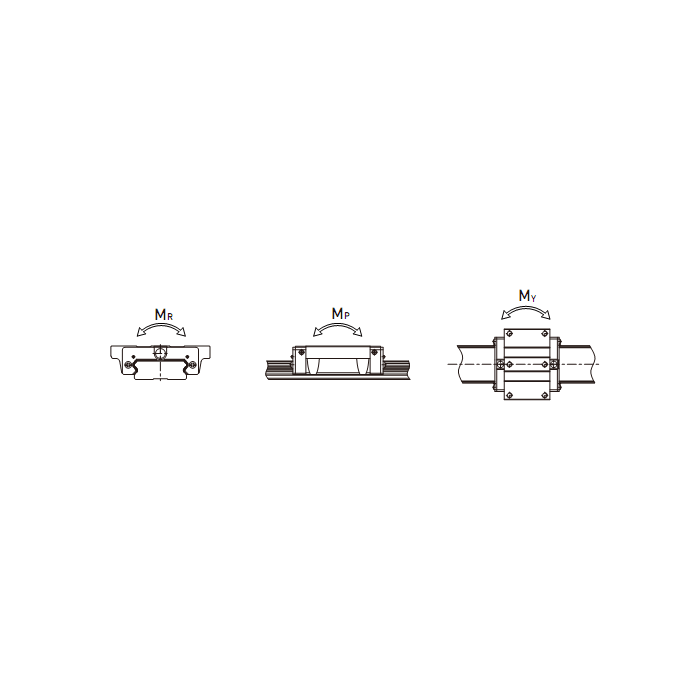

| Номинальный статический момент MR | 0.23 |
| Номинальный статический момент MP | 0.10 |
| Номинальный статический момент MY | 0.10 |
| Вес ползунка | 0.23 |
| Вес направляющих | 3.00 |
