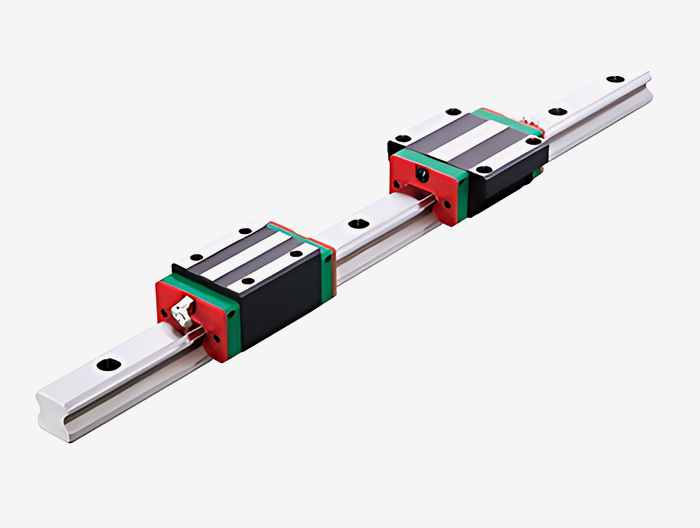

Тип:HGL55CA
бренд:HIWIN
| Модель направляющего рельса | HGL55CA |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 900 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| специальный выбор | None |
| Усиленная крышка болта RC | None |
| Размеры компонентов | |
| H | 70 |
| H1 | 13 |
| N | 23.5 |
| Размер ползунка | |

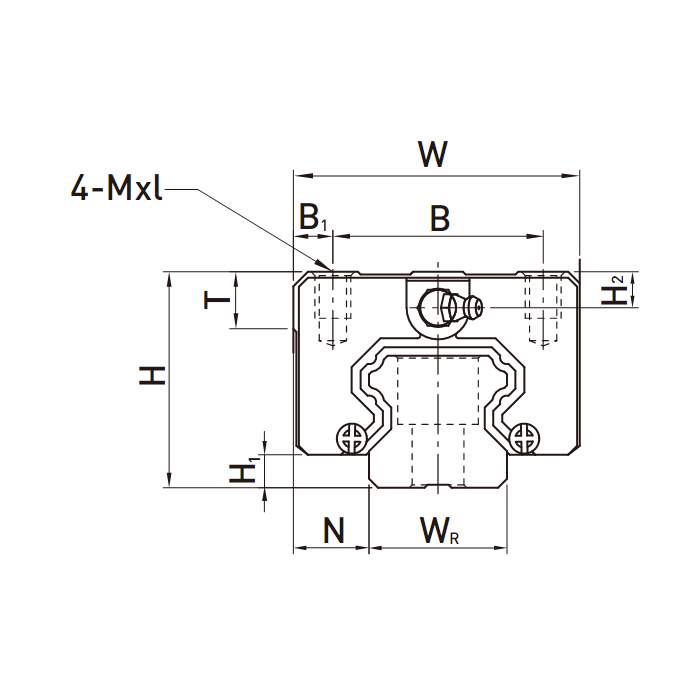

| W | 100 |
| B | 75 |
| B1 | 12.5 |
| C | 75 |

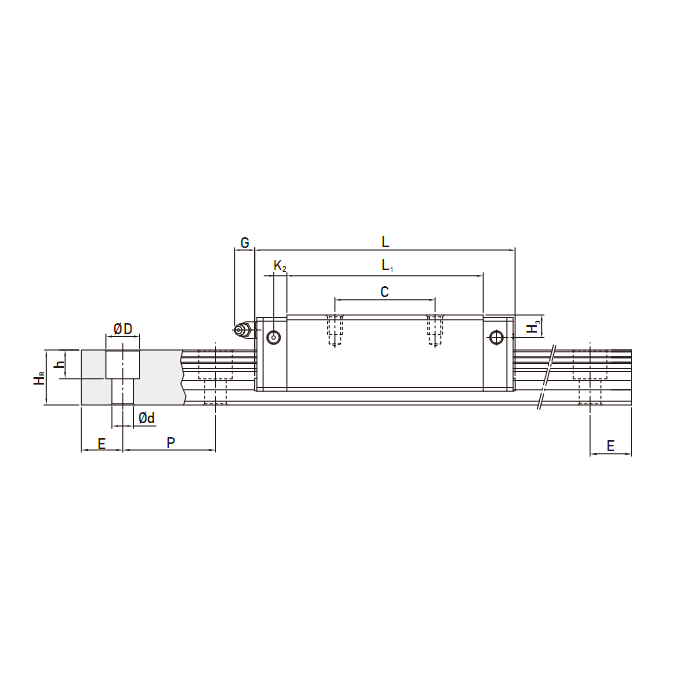

| L | 166.7 |

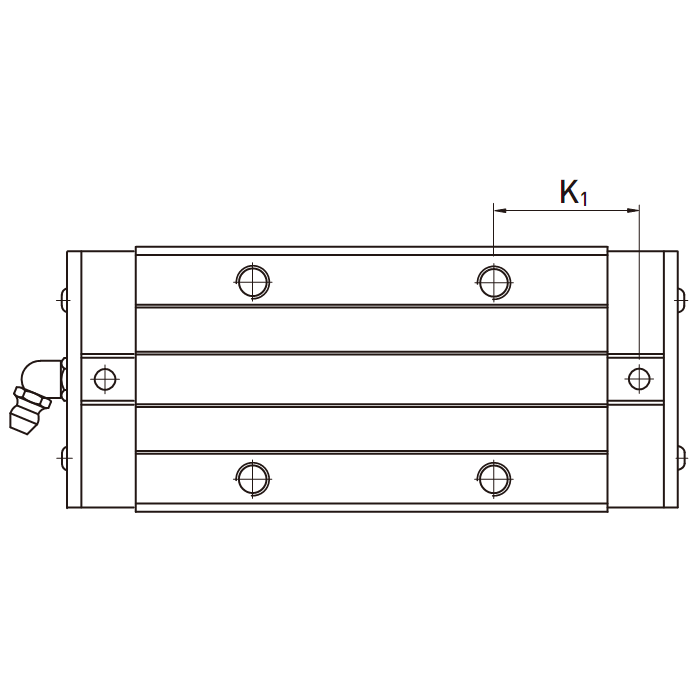

| L1 | 117.7 |
| K1 | 27.35 |
| K2 | 11 |
| G | 12.9 |
| MxL | M12x18 |
| T | 17.5 |
| H2 | 12 |
| H3 | 19 |
| Размеры направляющих | |
| WR | 53 |
| HR | 44 |
| D | 23 |
| h | 20 |
| d | 16 |
| P | 120 |
| Стандартное торцевое расстояние E | 30 |
| фактическое торцевое расстояние | 30 |
| Количество отверстий для болтов n | 8 |
| Болт крепления направляющего | M14x45 |
| Номинальная динамическая нагрузка C | 114.44 |
| Номинальная статическая нагрузка Co | 148.33 |

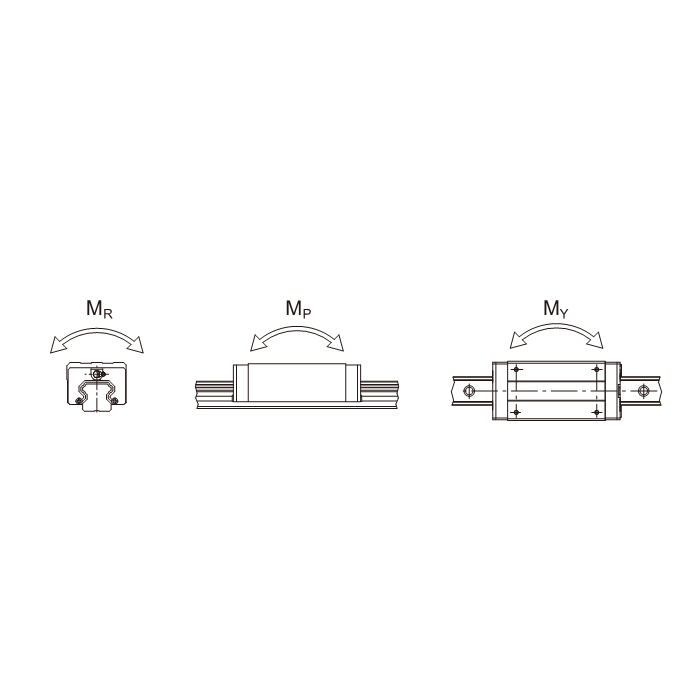

| Номинальный статический момент MR | 3.69 |
| Номинальный статический момент MP | 2.64 |
| Номинальный статический момент MY | 2.64 |
| Вес ползунка | 3.25 |
| Вес направляющих | 15.08 |
