Тип:HGW65CC
бренд:HIWIN
| Модель направляющего рельса | HGW65CC |
|---|---|
| Специальная обработка ползунка | None |
| Количество ползунков Тип | single |
| Способ фиксации направляющих | Locked |
| Длина направляющих Л | 1270 |
| L Формула расчета | L=(n-1)×P+2×E n=1,2,3.... |
| Специальная обработка направляющих | None |
| класс предварительной | No pre-pressurization (ZO) |
| Класс точности | common (C) |
| Класс пылезащитного оснащения | Standard dust protection equipment |
| Пылезащитное оборудование | Standard (oil scraping plate + dustproof plate) |
| специальный выбор | None |
| Усиленная крышка болта RC | None |

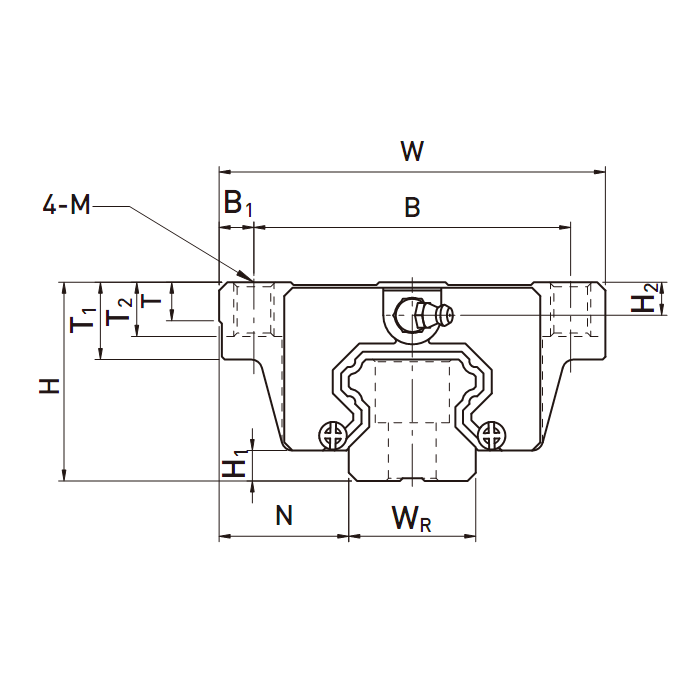

| Размеры компонентов | |
| H | 90 |
| H1 | 15 |
| N | 53.5 |

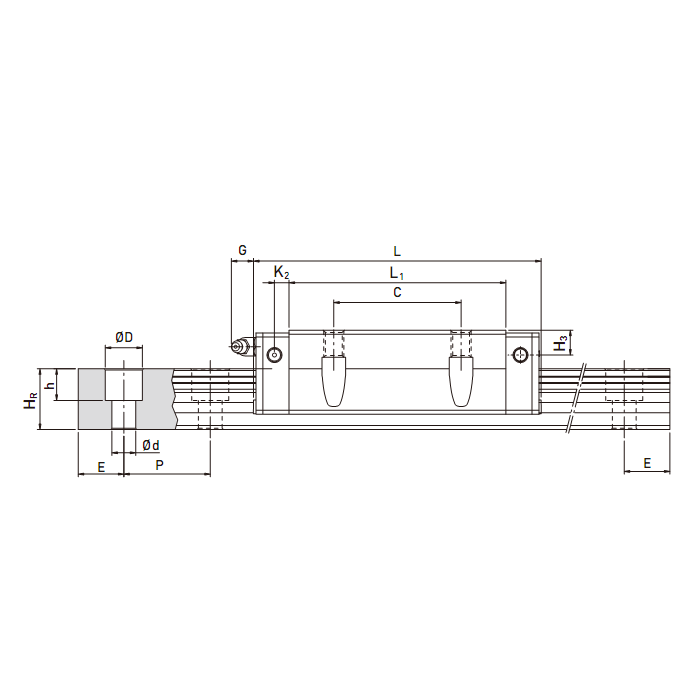

| Размер ползунка | |
| W | 170 |
| B | 142 |
| B1 | 14 |
| C | 110 |
| L | 200.2 |
| L1 | 144.2 |
| K1 | 23.1 |
| K2 | 14 |
| G | 12.9 |
| M | M16 |
| T | 25 |
| T1 | 37.5 |
| T2 | 23 |
| H2 | 15 |
| H3 | 15 |
| Размеры направляющих | |
| WR | 63 |
| HR | 53 |
| D | 26 |
| h | 22 |
| d | 18 |
| P | 150 |
| Стандартное торцевое расстояние E | 35 |
| фактическое торцевое расстояние | 35 |
| Количество отверстий для болтов n | 9 |
| Болт крепления направляющего | M16x50 |
| Номинальная динамическая нагрузка C | 163.63 |
| Номинальная статическая нагрузка Co | 215.33 |

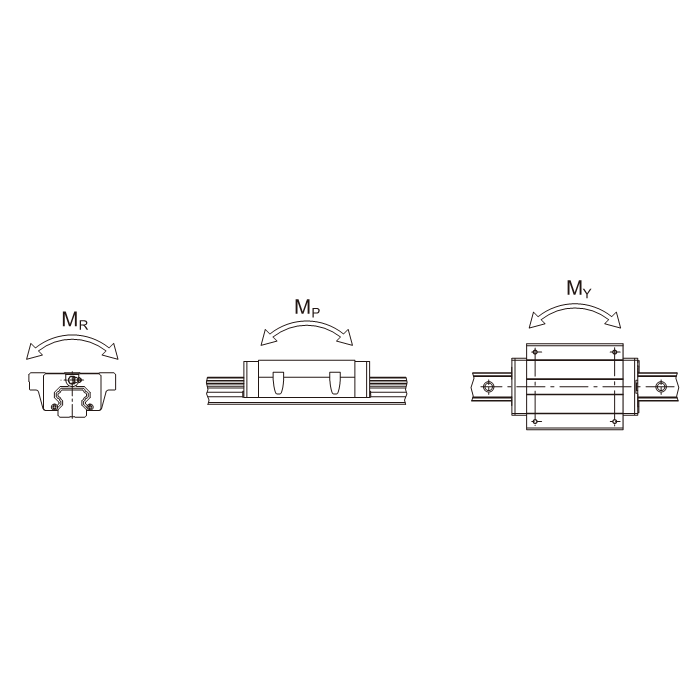

| Номинальный статический момент MR | 6.65 |
| Номинальный статический момент MP | 4.27 |
| Номинальный статический момент MY | 4.27 |
| Вес ползунка | 9.17 |
| Вес направляющих | 21.18 |
