Базовые размеры мм

d	140
D	280
H	85

Базовая номинальная нагрузка кН

Динамическая C	1630
Статическое Co	4300

Предел усталостной нагрузки Pu	455
Минимальный коэффициент нагрузки A	1.8

Номинальная скорость вращения r/min

эталонная скорость вращения	1300
предельная скорость вращения	2400

Масса кг	23
Тип	*29428E

Размер мм

d	140
d1 ～	245.4
D1 ～	194.5
B	54
B1	75.6
C	41
р1,2 минимум	4
s	86

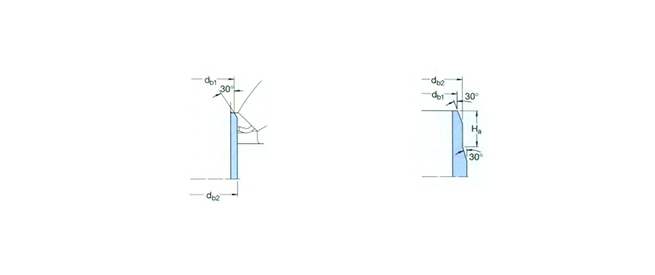

Размер плеча и фаски мм

da минимум	205
db1 максимум	153
db2 максимум	162
Ha минимум	-
Да максимум	236
ra максимум	3
