Базовые размеры мм

d	100
D	150
T	39

Базовая номинальная нагрузка кН

Динамическая C	224
Статическое Co	390

Предел усталостной нагрузки Pu	41.5

Номинальная скорость вращения r/min

эталонная скорость вращения	3000
предельная скорость вращения	4000

Качество	2.4

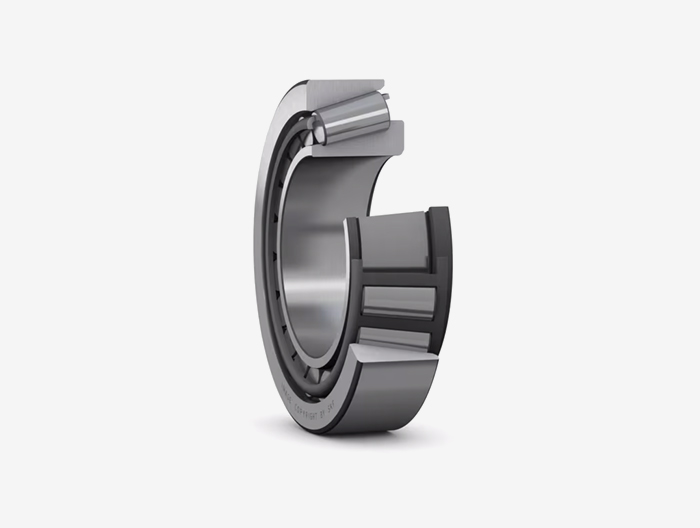

Тип	33020/Q
ISO335 Серия размеров (ABMA)	2CE

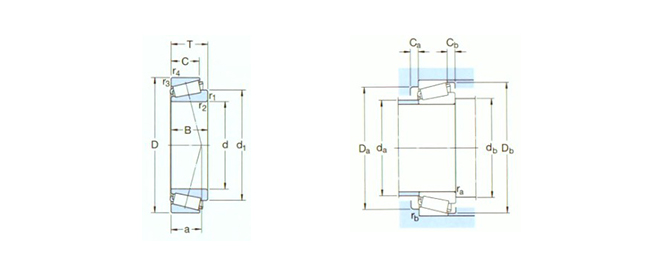

Размер мм

d	100
d1 ～	122
B	39
C	32.5
r1,2 минимум	2
r3,4 минимум	1.5
a	29

Размер плеча и фаски мм

da максимум	109
db минимум	108
Да минимум	135
Да максимум	142
Db минимум	143
Ca минимум	7
Cb минимум	6.5
ra максимум	2
rb максимум	1.5

расчетный коэффициент

e	0.3
Y	2
Yo	1.1
