Базовые размеры мм

d	45
D	85
B	19

Базовая номинальная нагрузка кН

Динамическая C	35.1
Статическое Co	21.6

Предел усталостной нагрузки Pu	0.915

Номинальная скорость вращения r/min

эталонная скорость вращения	17000
Предельная скорость вращения1)	11000

Масса кг	0.41

Тип

Подшипник с остановочной канавкой	*6209N
Стопорные канавки и стопорные кольца	*6209NR
упорное кольцо	SP85

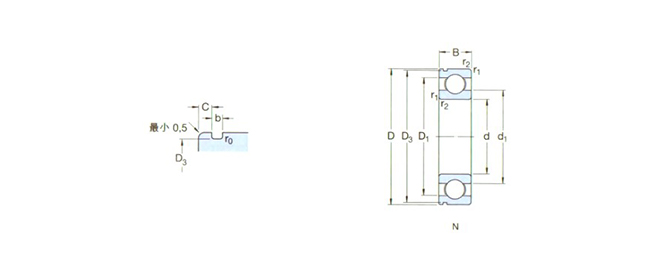

Размер мм

d	45
d1 ～	57.6
D1 ～	72.4
D3	81.81
D4	91.6
b	1.9
f	1.7
C	3.28
р1,2 минимум	1.1
r0 максимум	0.6

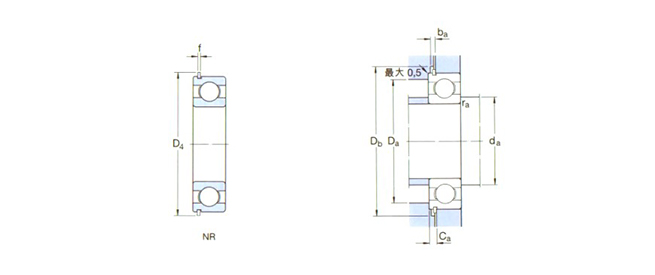

Размер плеча и фаски мм

да минимум	52
Да максимум	78
db минимум	93
ba минимум	2.2
Ca максимум	4.98
ra максимум	1

расчетный коэффициент

kr	0.025
fo	14
